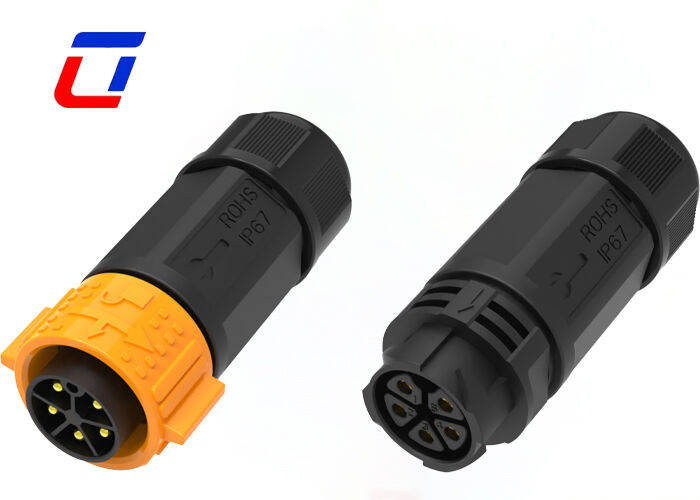

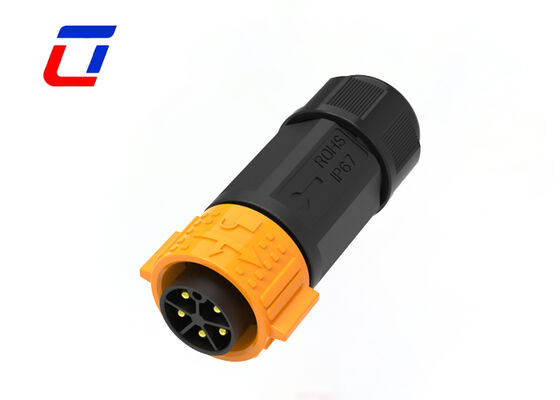

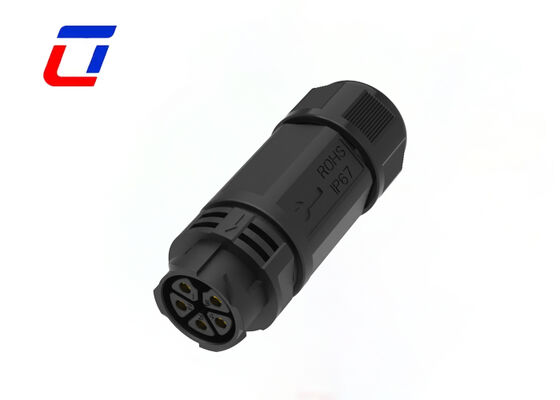

Name: 방수 DC 전원 커넥터 M25 5 핀 20A 푸시 잠금 외관 케이블 새로운 에너지 커넥터
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

홈 제품 소개 IP67 방수 연결 장치

방수 DC 전원 커넥터 M25 5 핀 20A 푸시 잠금 외관 케이블 새로운 에너지 커넥터

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M25

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	고품질 수출 상자
배달 시간:	영업일 기준 3~6일
지불 조건:	T/T,D/A,D/P,머니그램,L/C
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀 수:	5개 핀	정격 전압/전류:	300V/20A
난연성 등급:	UL94-V0	보호 수준:	IP67
성별:	남성/여성 플러그	접촉 물질:	황동 금도금
강조하다:	방수 DC 전원 연결 M25 , 5핀 20A 푸시 잠금 커넥터 , IP67 외부 케이블 연결 장치

방수 DC 전원 커넥터 M25 5핀 20A 푸시 잠금 야외 케이블 신에너지 커넥터

야외 소형 태양광 시스템, 에너지 저장 지원 장비, 신에너지 스마트 조명, 야외 DC 전원 공급 장비, 정원 신에너지 장치, 모바일 신에너지 전원 공급 장치, 야외 모니터링 DC 전원 공급 시스템 및 경량 신에너지 산업 제어 장비에 널리 적용됩니다.

제품 개요

5핀 통합 DC 전원 및 신호 전송: 전문적인 5핀 다채널 레이아웃을 채택한 이 커넥터는 DC 전원 공급 시나리오를 위해 특별히 개발되었습니다. 신에너지 장비의 복잡한 배선을 단순화하고 통합 연결을 실현하는 크로스토크 없는 독립적인 절연 채널로 여러 DC 전원 및 보조 신호의 동기 전송을 지원합니다.
20A 안정적인 DC 전류 용량: 20A 표준 전류로 정격되어 저전압 DC 신에너지 작업 조건에 완벽하게 일치합니다. 고순도 구리 접점을 갖추고 있어 전력 손실이 적고 온도 상승이 낮습니다. 안정적인 DC 전원 출력을 위한 장기적인 전체 부하 작동을 지원하여 불량 접촉, 과열 및 전력 실패를 효과적으로 방지하여 안정적인 장비 작동을 보장합니다.
모든 날씨 야외 방수 및 내후성 성능: 통합된 완전 밀봉 구조와 팽팽한 푸시 잠금 피팅 디자인으로 제작된 커넥터는 도킹 후 원활한 보호 기능을 제공합니다. 물 침수, 습기, 먼지 축적, 부식 및 UV 침식에 저항하며 개방된 장소, 습한 장소 및 신에너지 장비의 노출된 작업 조건과 같은 열악한 야외 환경에 적응합니다.
도구 없는 진동 방지 푸시 잠금 구조: 나사 없는 푸시 잠금 셀프 잠금 디자인이 특징이며, 수 커넥터와 암 커넥터는 간단한 푸시로 자동으로 잠기며 단단하고 팽팽하게 고정됩니다. 풀림 방지 및 낙하 방지 구조는 야외 진동 및 울퉁불퉁한 작업 조건에 적응합니다. 누르기 해제 디자인은 도구 없이 빠르고 수동적인 조립 및 분해가 가능하여 현장 배선 및 유지 보수 효율성을 향상시킵니다.
UV 방지 및 난연성 내구성 하우징: 고강도 친환경 엔지니어링 플라스틱으로 일체형 사출 성형되어 인장, 굽힘 및 충격에 강합니다. 우수한 절연성, 난연성, 내노화성 및 UV 저항성을 갖추고 있어 변형이나 균열 없이 장기간의 야외 햇빛 노출, 비 침식 및 온도 변화를 견딜 수 있습니다.
범용 M25 표준 사양: 산업 표준 M25 원형 크기를 채택하고 과학적인 핀 간격과 충분한 절연 거리를 갖추어 DC 작업 조건에서 전기 누출 및 섬락을 효과적으로 방지합니다. 시장의 주류 M25 호환 액세서리와 높은 호환성을 제공하여 교체가 용이하며 신에너지 케이블 도킹 및 장비 업그레이드에 널리 적용됩니다.

주요 특징

도구 없는 작동을 위한 푸시 잠금 빠른 해제 시스템
다양한 핀 구성 가능: 2핀, 3핀, 4핀, 5핀, 3+2핀, 3+3핀, 3+9핀, 3+13핀, 5+2핀, 2+20핀
현장 조립 버전: 와이어-와이어 및 와이어-보드 옵션
연속 20A 작동에 적합한 고전류 정격 방수 커넥터
맞춤형 옵션으로 케이블 조립 서비스 지원
OEM/ODM 서비스 환영

전기 사양

매개변수	사양
극 수	5핀 방수 커넥터
전류 정격	최대 20A
전압 정격	최대 300VAC
내전압	1500VAC @ 60초

기술 사양

매개변수	사양
접촉 저항	최대 10 mΩ
절연 저항	500VDC에서 500MΩ
작동 온도	-40°C ~ +105°C
IP 등급	IP67 (1미터 / 30분)
몰드 재질	PA66
접점/단자 재질	금도금 황동
씰 재질	실리콘

작동 매개변수

매개변수	사양
전압 정격	최대 600VAC
전류 정격	최대 30A
최소 와이어 크기 OD	6.5mm - 10mm
최대 와이어 크기 OD	10.5mm - 18mm
최대 케이블 단면적	0.5mm² - 6.0mm²

응용 산업

통신 장비
제품 코딩 기계 및 잉크젯 시스템
재고 제품 코딩 장비
산업용 잉크젯 장비
태양광 발전 시스템
전력 장비
실험실 법의학 및 병리학 장비
중장비

생산 치수

기술 세부 정보

자주 묻는 질문

샘플을 어떻게 얻을 수 있나요?

고객이 운송비를 부담하는 조건으로 샘플을 제공해 드릴 수 있습니다. 즉시 샘플 발송을 위해 택배 계정 번호와 상세 배송 주소를 제공해 주십시오.

배송 추적은 어떻게 하나요?

상품이 발송되면 추적 번호와 물류 플랫폼 링크를 보내드립니다. 온라인으로 실시간 상태를 추적하거나 저희 팀에 연락하여 업데이트를 받을 수 있습니다.

어떤 결제 방법을 사용하나요?

T/T (전신환), L/C (신용장), PayPal 및 West Union을 받습니다. 대량 주문의 경우, 표준 조건은 선금 30%, 잔금 70%를 선적 전에 지불하는 것입니다.
