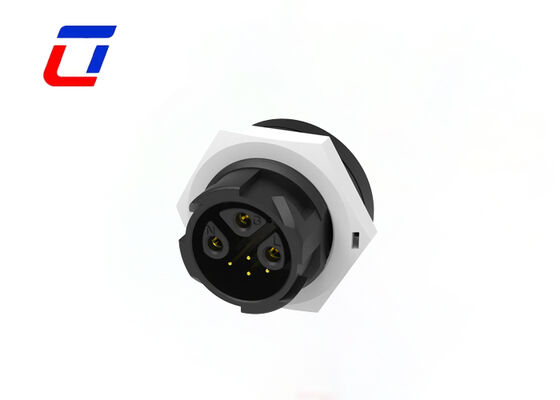

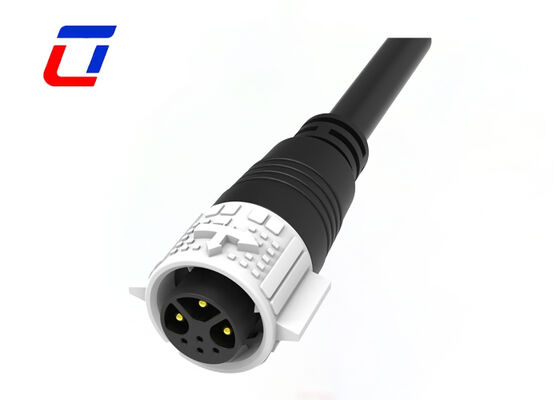

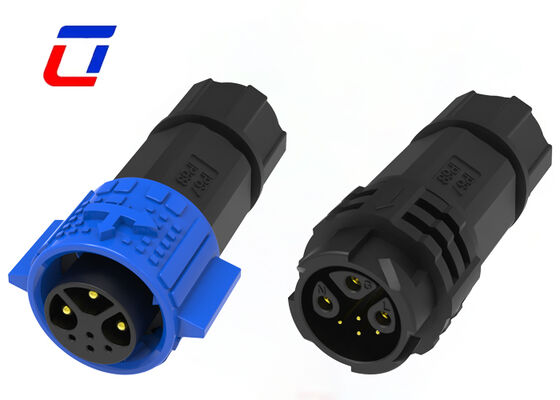

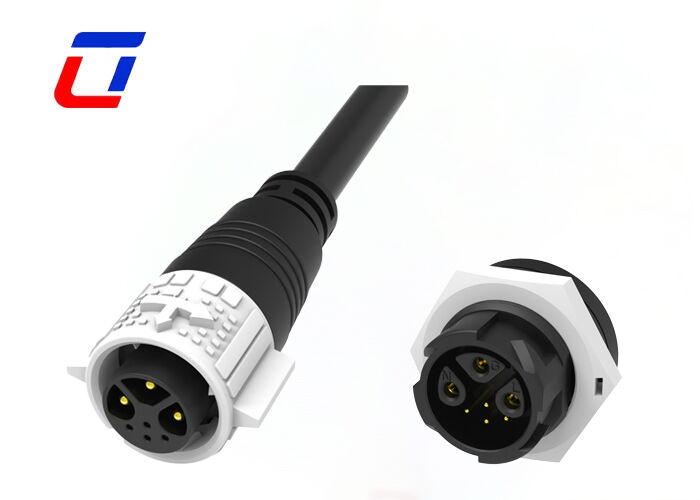

Name: 15A+5A 방수 멀티핀 커넥터 3+4핀 M19 푸시 잠금 케이블-보드 커넥터
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

홈 제품 소개 방수된 다중 핀 커넥터

15A+5A 방수 멀티핀 커넥터 3+4핀 M19 푸시 잠금 케이블-보드 커넥터

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M19

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	1. 비닐 봉투, 2. 판지, 3. 고객의 요구 사항에 따라
배달 시간:	3~6근무일
지불 조건:	T/T, D/P, L/C, D/A, Western Union,
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀:	3+4핀	현재 등급:	15+5A
정격전압:	300V	재료:	PA66
보호 수준:	IP67	난연성 등급:	UL94-V0
강조하다:	15A 방수 멀티 핀 커넥터 , 5A M19 푸시 잠금 커넥터 , 3+4핀 케이블-보드 커넥터

15A+5A 방수 멀티 핀 커넥터 3+4 핀 M19 푸시 잠금 케이블 탑재

제품 개요

외부 방수 연결 장치 M19 3+4 핀 IP67 방수 연결 장치

간략한 설명

3+4 핀 분리 전력 및 신호 레이아웃: 최적화된 3+4 핀 구성은 이중 기능 통합을 달성합니다. 3 핀은 장비 부하 작동을 위해 15A 고 전력 주 전원을 지원합니다.4개의 독립된 핀이 5A 다채널 데이터 신호 전송을 수행하는 동안그것은 하나의 조각의 전력 및 신호 도킹을 실현하고 탑재 배선 레이아웃을 크게 단순화합니다.
가등급 부하 운용용용 쌍전류 등급: 15A 전력 및 5A 신호의 이중 전류 설계는 강한 전기와 약한 전력 사이의 전류 충돌을 피합니다. 그것은 효과적으로 전류 충돌로 인한 불안정한 전력 출력 및 신호 장애를 예방합니다.,지능형 장비의 안전하고 장기적인 연속적인 운영을 보장합니다.
정확한 케이블-투-보드 구조:PCB 보드 직접 설치를 위해 표준 케이블-보드 도킹 디자인을 채택합니다. 통합 케이블 폼링과 정확한 보드 단말 위치 조립은 컴팩트하고 공간을 절약합니다.자동화 생산 및 모듈화 장비 내부 배선에 완벽하게 적합합니다..
사용자 친화적 인 푸시 잠금 연결: 업그레이드 된 푸시 타입 자동 잠금 메커니즘은 도구 없는 빠른 연결 및 잠금 해제 기능을 제공합니다. 전통적인 스냅 잠금보다 부드러운 작동,대량 조립 및 일상 유지 보수에 효율성을 향상시킵니다.잠겨있는 상태는 단절없이 진동과 가벼운 긴장에 대해 단단합니다.
방수, 먼지 방지 및 반 간섭:내장 고탄력 밀착 봉쇄는 비, 습기 및 먼지로부터 모든 날씨에 탁월한 보호를 제공합니다.전력 및 신호 회로 사이의 물리적 격리, 효과적으로 빛 깜박임, 신호 지연 및 데이터 손실을 피합니다.
산업용 기상 저항성 및 광범위한 응용:고강성 단열 및 기상 저항 하우징 더해 두꺼운 전도 스핀은 자외선 저항, 온도 저항 및 경직 저항을 보장합니다.야외 지능형 LED 조명에서 널리 사용됩니다., 산업용 컨트롤러, 보안 모듈 및 새로운 에너지 지원 장치, 엄격한 공장 테스트와 안정적인 대량 공급 용량.

주요 특징

푸시 잠금 빠른 풀링 시스템
멀티 코어 옵션: 2Pin, 3Pin, 4Pin, 5Pin 전력
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin 및 2+20Pin
6pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin 및 18Pin
필드 어셈블리 버전: 전선과 전선과 전선과 보드 옵션
장시간 작동을 위해 20A 등급 전류
지원되는 케이블 조립 서비스
OEM/ODM 환영합니다

기술 사양

전기 매개 변수
폴란드인 수	3+4Pin
현재 등급	최대 20A
전압 등급	300VAC 최대
내구성 전압	1500VAC @ 60초
기술 매개 변수
접촉 저항	최대 10mΩ
단열 구조	500 MΩ, 500VDC
작동 온도	-40°C ~ +105°C
IP 클래스	IP67 (1m / 30min)
곰팡이 재료	PA66
접촉자/단말물질	금으로 칠된 청동
밀봉 재료	실리콘

응용 산업

성장등
통신 응용
제품 코딩 기계
재고 제품 코드
잉크젯 시스템
태양계
산업용 잉크젯 장비
전기 전력 장비
실험실 법의학 및 병리학 장비
통신 장비
무거운 기계

작동 매개 변수

전압 등급	600VAC 최대
현재 등급	최대 20A
미니 와이어 크기 OD	30.0mm ~ 6.0mm
최대 와이어 크기 OD	80.0mm ~ 10.0mm
최대 케이블 가로 면적	0.5mm2 ~ 2.5mm2

디자인 스케치

자주 묻는 질문

Q: 공장 또는 무역 회사인가요?

A: 우리는 공장입니다. 우린콘 산업 공원, 바오안 지구, 첸젠, 중국에 위치

질문: 세관청산에 누가 책임이 있습니까? 필요한 서류를 제공합니까?

A: 우리는 완전한 관세 청산 서류 (상업 청구서, 포장 목록, konosament, 인증 보고서) 를 제공 할 것입니다.통관 수수료와 관세는 구매자가 부담합니다 (EXW/FOB 조건)필요한 경우 문서 준비에 도움을 줄 수 있습니다.

Q: 제품 사용자 정의를 지원합니까?

A: 예, 사양, 색상, 로고 및 패키지에 대한 사용자 정의가 가능합니다. 자세한 요구 사항을 제공하여 샘플 확인 프로세스와 함께 그에 따라 인용 할 것입니다.
