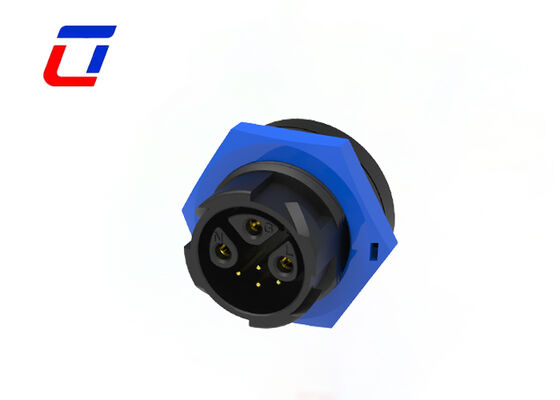

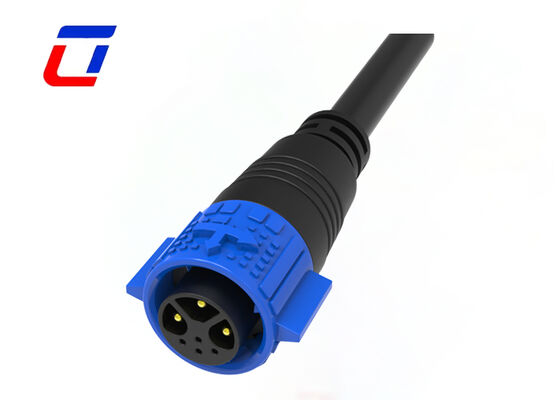

Name: 15A+5A M19 3+4 핀 IP67 커넥터 300V 방수 전원 신호 전선 커넥터
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

홈 제품 소개 IP67 방수 연결 장치

15A+5A M19 3+4 핀 IP67 커넥터 300V 방수 전원 신호 전선 커넥터

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M19

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	1. 비닐 봉투, 2. 판지, 3. 고객의 요구 사항에 따라
배달 시간:	3~6근무일
지불 조건:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀:	3+4핀	정격전압:	300V
현재 등급:	15+5A	커넥터 유형:	퀵 커넥터
재료:	나일론	난연성 등급:	UL94-V0
강조하다:	15A 5A M19 방수 커넥터 , 3+4핀 IP67 와이어 커넥터 , 300V 방수 전원 신호 연결 장치

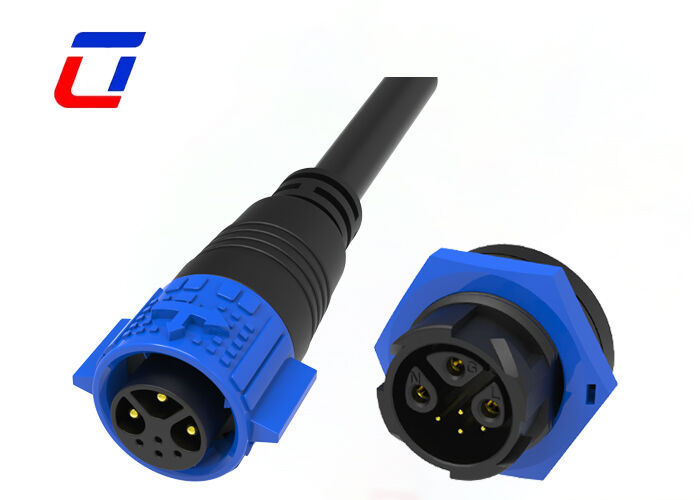

M19 남여 커넥터 300V 옥외 3+4 핀 전원 및 신호 커넥터

빠른 설명

1. 듀얼 독립 전류 회로를 갖춘 분할 핀 레이아웃
독립적인 전원 및 신호 전송을 위해 분리된 3+4핀 구조로 설계되었습니다. 3핀은 15A 고전류 전원 공급을 지원하고 4핀은 5A 저전류 신호 전송을 지원합니다. 강전류와 약전류 사이의 물리적 분리는 신호 잡음과 전류 간섭을 효과적으로 제거합니다.
정격 전압 최대 300V, 이중 회로는 상호 영향 없이 동시에 작동합니다. 고전력 전원 공급 장치와 다중 채널 제어 신호를 하나의 커넥터에 통합하여 배선 하니스 레이아웃을 단순화합니다.
고전류 핀을 위한 최적화된 전류 전달 설계는 장기간 완전 부하 작동 시 온도 상승을 제어하여 과열 및 단락 위험을 방지합니다.

2. IP67 Full Sealing으로 전천후 방수 및 방진 성능 제공
통합된 탄성 밀봉 링과 압축 밀봉 구조를 갖추고 있어 IP67 보호 등급에 도달합니다. 빗물, 진흙, 응축수, 산업 먼지가 내부 단자에 접촉하는 것을 완벽하게 차단합니다.
노화 방지 씰링 부품은 빈번한 플러그 연결 후에도 안정적인 씰링 용량을 유지하므로 야외 장비, 습한 작업장 및 스프레이 작업 환경에 적합합니다.
내부 방수 절연체는 습기로 인한 누전 및 신호 중단을 방지하여 일관된 장비 작동을 보장합니다.

3. 장기간 연속 작동을 위한 안정적인 전도성 시스템
고전류 핀의 두꺼운 전도성 베이스는 성능 손실 없이 안정적인 15A 부하를 지원합니다. 세련된 신호 핀은 초저임피던스를 특징으로 하여 5A의 약한 전류에서 무손실 데이터 전송을 보장합니다.
부식 및 산화 방지 접점은 실외 또는 산업 환경에서 장기간 서비스한 후 접촉 불량이나 정전을 방지하여 장비 유지 관리 비용을 절감합니다.
하우징은 교차 회로 위험을 방지하기 위해 전원 핀과 신호 핀 사이에 두꺼운 절연층을 사용하여 300V 절연 표준을 충족합니다.

4. 간편한 조립을 위한 범용 원형 와이어 커넥터
PCB 실장 요구 사항이 없는 표준 M19 원형 와이어-와이어 설계로 빠른 하니스 조립이 가능하고 대량 생산 조립 라인에 적합합니다.
풀림 방지 제한 버클이 내장되어 도킹 후에도 견고한 연결을 유지하여 장비 진동과 약간의 당기는 힘으로 인한 풀림을 방지합니다.
컴팩트하고 가벼운 구조로 배선 공간이 절약되어 중소형 지능형 장치의 외부 배선에 이상적입니다.

5. 넓은 적용 범위
실외 태양광 액세서리, 조경 조명, 실외 감시 전원 및 신호 배선;
소형 산업 자동화 장비, 센서 컨트롤러 및 휴대용 실외 전기 장치;
방수 및 방진이 요구되는 통합 고전력 공급 장치와 다채널 미약 신호가 필요한 모든 300V 저전압 장비입니다.

주요 특징

푸시 잠금 퀵 릴리스 시스템
멀티 코어 옵션: 전원용 2Pin, 3Pin, 4Pin, 5Pin
전원 신호용 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin 및 2+20Pin 결합
유효한 신호를 위한 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin 및 18Pin
현장 조립 버전: 전선 대 전선 및 전선 대 기판 옵션 모두
장시간 작업을 위한 전류 정격 20A
케이블 조립 서비스 지원
OEM/ODM 환영

기술 사양

전기적 매개변수
극수	3+4 멀티핀
현재 등급	최대 20A
전압 정격	최대 300VAC
내구성 전압	1500VAC @ 60초
기술적인 매개변수
접촉 저항	최대 10mΩ
단열구조	500VDC에서 500MΩ
작동 온도	-40°C ~ +105°C
IP 클래스	결합 시 IP67(1m/30분)
금형 재료	PA66
접점/단자재	금도금 황동
씰 재질	실리콘

응용 산업

성장 조명
통신 응용
제품 코딩 기계
재고 제품 코딩
잉크젯 시스템
태양계
산업용 잉크젯 장비
전력 장비
실험실 법의학 및 병리학 장비
통신 장비
중장비

작동 매개변수

전압 정격	최대 600VAC
현재 등급	최대 20A
최소 와이어 크기 OD	3.0mm ~ 6.0mm
최대 와이어 크기 OD	8.0mm ~ 10.0mm
최대. 케이블 단면적	0.5mm² ~ 2.5mm²
