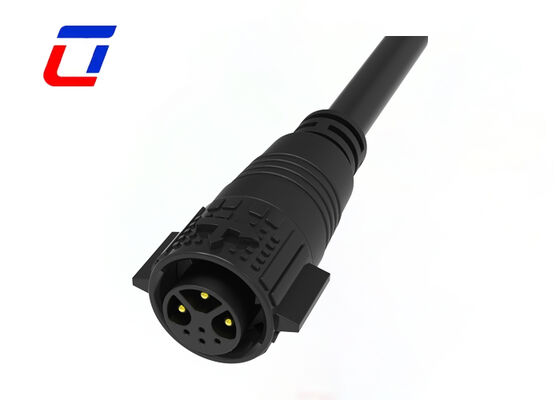

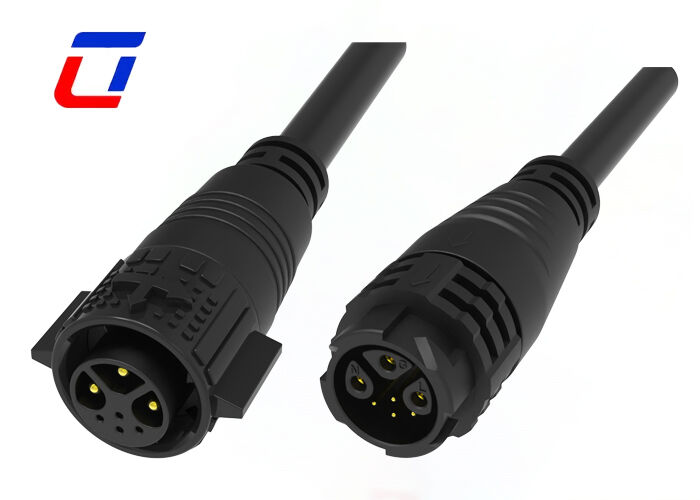

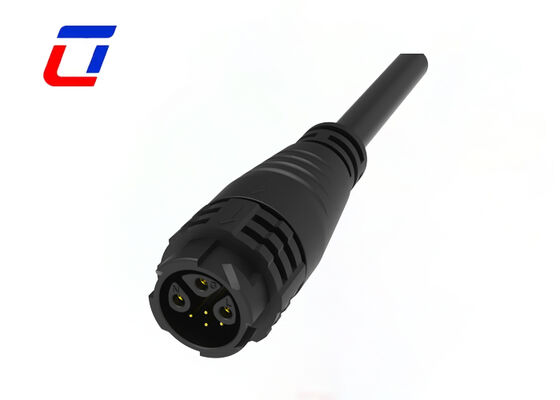

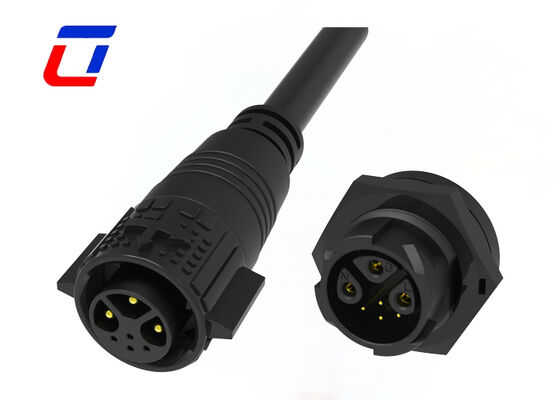

Name: M19 3+4 핀 방수 케이블 커넥터 15A+5A 300V IP67 멀티 핀 남성 여성 커넥터
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

홈 제품 소개 내수 케이블 연결기

M19 3+4 핀 방수 케이블 커넥터 15A+5A 300V IP67 멀티 핀 남성 여성 커넥터

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M19

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	1. 비닐 봉투, 2. 판지, 3. 고객의 요구 사항에 따라
배달 시간:	3~6근무일
지불 조건:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀:	3+4핀	정격전압:	300V
현재 등급:	20A	재료:	나일론
보호 수준:	IP67	온도:	-40~+105C
강조하다:	M19 방수 유선 연결 장치 IP67 , 3+4핀 방수 케이블 커넥터 , 300V 남성 여성 방수 커넥터

M19 남성 여성 커넥터 300V 야외 3 + 4 핀 전력 및 신호 커넥터

제품 개요

M19 3+4 핀 IP67 방수 남성 및 여성 유선 커넥터는 독창적으로 설계 된 분산 전류 하이브리드 연결 솔루션입니다.통일 된 전류 사양을 가진 전통적인 커넥터와 다릅니다., 그것은 차별화된 전류 부하 디자인을 갖추고 있습니다: 3 핀은 15A 고 전류 주 전원 공급을 지원하고 4 핀은 5A 저 전류 신호와 보조 전력 전송을 처리합니다.300V 전압 저항으로 지정되어 IP67 완전 방수 성능과 도구 없는 잠금 구조를 갖추고 있습니다.이 커넥터는 하이브리드 장비의 고전력 전원 공급과 정밀 신호 전송의 이중 요구 사항을 완벽하게 충족시켜 내부 배선 레이아웃을 크게 최적화합니다.

간략한 설명

3+4 듀얼 파워와 신호 매칭을 위한 스플리트 커런트 설계: 과학적 핀 그룹은 전력 회로와 신호 회로를 독립적으로 분리합니다. 3 핀 고전력 그룹은 핵심 장비 작동을 위해 안정적인 15A 연속 전류 출력을 보장합니다.4핀 보조 그룹은 센서와 제어 신호를 위한 5A 저전류 전송을 지원합니다.물리적 격리 로드 충돌 및 신호 교란을 피하고, 전력 안정성과 신호 정확성을 모두 보장합니다.
산업 안전용 300V 고전압 저항: 두꺼운 통합 단열 구조를 채택하여 커넥터는 300V까지의 평판 전압에 견딜 수 있으며 즉각적인 전압 급증 및 회로 변동에 저항합니다.전기 누출을 효과적으로 방지합니다., 단회로 및 단열 고장, 산업 및 야외 전기 장비에 대한 신뢰할 수있는 전기 안전을 제공합니다.
IP67 완전 방수 및 먼지 보호: 다층 반지 모양 밀폐 설계는 수컷과 암컷의 짝짓기 후 완전히 폐쇄 된 보호를 달성합니다. 그것은 완전히 비 물 침수, 먼지 축적, 습기 및 가벼운 기름 오염을 차단합니다.습기 상태에서 장기간 안정적인 작동에 적응합니다.먼지 많은 야외에서 힘든 작업 환경.
도구 없는 자기 잠금 및 진동 방지 구조: 정밀 한 남성 및 여성 일치 는 부드러운 플러그 및 단단 한 부착 을 보장 합니다. 업그레이드 된 바클 자체 잠금 메커니즘은 삽입 후 자동 잠금 을 가능하게 합니다.우수한 안티 풀링 및 안티 진동 능력, 그것은 효과적으로 장비 진동 및 케이블 당기는로 인한 간헐 연결을 방지합니다.
넓은 온도 내성 & 긴 서비스 수명: 날씨에 견딜 수 있는 변형된 공학 플라스틱과 산화 방지 전도 단말기로 만들어져, -40°C에서 +105°C까지 안정적으로 작동합니다. 낮은 온도 균열, 높은 온도 노화,자외선 및 가벼운 부식다양한 지역 및 환경 작업 조건에 적합합니다.

주요 특징

푸시 잠금 빠른 풀링 시스템
멀티 코어 옵션: 2Pin, 3Pin, 4Pin, 5Pin 전력
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin 및 2+20Pin
6pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin 및 18Pin
필드 어셈블리 버전: 전선과 전선과 전선과 보드 옵션
장시간 작동을 위해 20A 등급 전류
지원되는 케이블 조립 서비스
OEM/ODM 환영합니다

기술 사양

전기 매개 변수
폴란드인 수	3+4Pin
현재 등급	최대 20A
전압 등급	300VAC 최대
내구성 전압	1500VAC @ 60초
기술 매개 변수
접촉 저항	최대 10mΩ
단열 구조	500 MΩ, 500VDC
작동 온도	-40°C ~ +105°C
IP 클래스	IP67 (1m / 30min)
곰팡이 재료	PA66
접촉자/단말물질	금으로 칠된 청동
밀봉 재료	실리콘

응용 산업

성장등
통신 응용
제품 코딩 기계
재고 제품 코드
잉크젯 시스템
태양계
산업용 잉크젯 장비
전기 전력 장비
실험실 법의학 및 병리학 장비
통신 장비
무거운 기계

작동 매개 변수

전압 등급	600VAC 최대
현재 등급	최대 20A
미니 와이어 크기 OD	30.0mm ~ 6.0mm
최대 와이어 크기 OD	80.0mm ~ 10.0mm
최대 케이블 가로 면적	0.5mm2 ~ 2.5mm2

디자인 스케치
