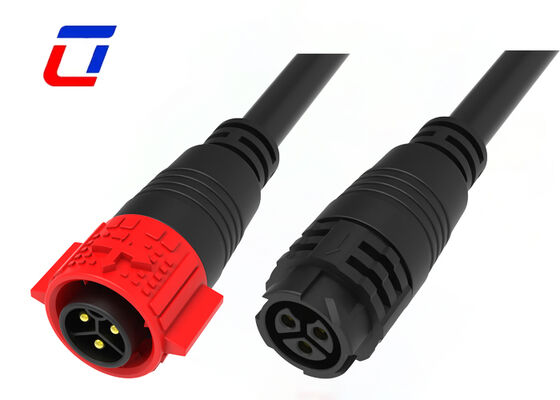

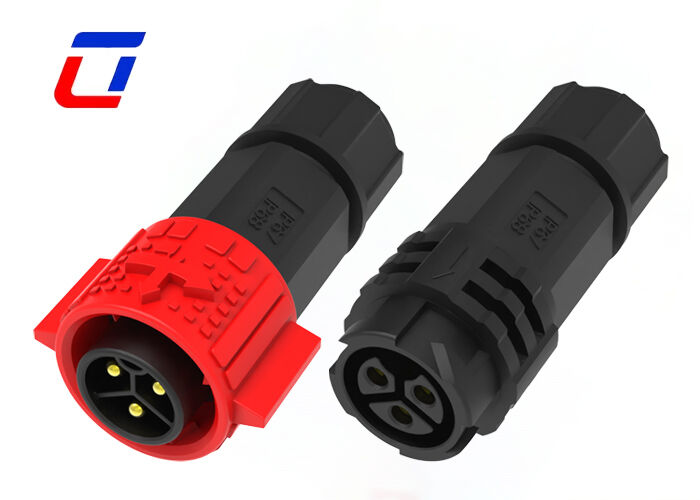

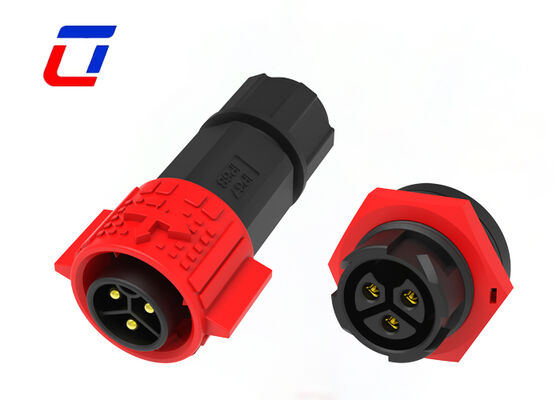

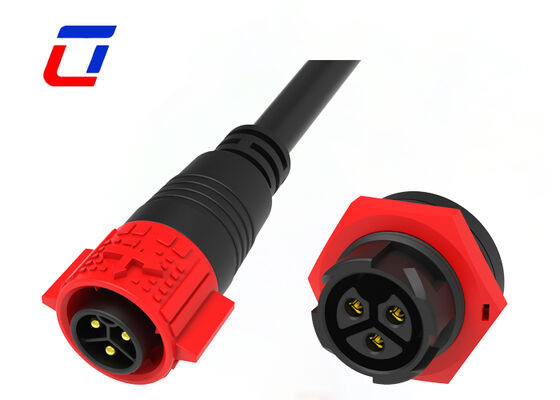

Name: M19 고전류 DC 20A IP67 태양 연결 장치 3 핀 빠른 잠금 연결 장치
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

홈 제품 소개 IP67 방수 연결 장치

M19 고전류 DC 20A IP67 태양 연결 장치 3 핀 빠른 잠금 연결 장치

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M19

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	1. 비닐 봉투, 2. 판지, 3. 고객의 요구 사항에 따라
배달 시간:	3~6근무일
지불 조건:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

현재 등급:	전원용 20A	재료:	PA66 및 황동 주석 도금
정격전압:	300V	난연성 등급:	UL94-V0
유형:	와이어-와이어/보드	온도:	-40~105C
강조하다:	M19 고전류 태양 전지 커넥터 , IP67 방수 3핀 커넥터 , 20A 빠른 잠금 태양 전지 커넥터

20A 3핀 전원 커넥터 M19 DC 방수 퀵 커넥터

제품개요

M19 3Pin 20A 고전류 태양광 커넥터는 광전지 전원 공급 장치 시스템용으로 맞춤화된 전문적인 DC 전원 연결 구성 요소입니다. 전용 3핀 순수 DC 전원 구조가 특징인 이 제품은 태양광 패널 및 실외 에너지 저장 장비의 고전력 전송 요구에 중점을 둡니다. 나사산이 없는 Quick Lock 자동 잠금 구조를 갖추고 있어 도구가 필요 없는 빠른 플러그 앤 잠금 연결을 지원합니다. IP67 전천후 방수 등급과 우수한 실외 노화 방지 기능을 갖춘 이 제품은 장기간의 햇빛 노출, 비 침식 및 급격한 온도 변화에 전문적으로 최적화되어 실외 태양광 및 DC 전력 시스템을 위한 안정적이고 손실이 적은 전원 연결 솔루션 역할을 합니다.

주요 특징

품목 이름:M19 방수 케이블 커넥터
명세서:직선 수-암 결합, 엘보 수-암 결합, 전면 장착 전선 기판 간, 후면 장착 전선 기판 간, 통합 사출 성형
결합 방식:자동 잠금
핀 번호:2-22핀
플러그:조립형 및 사출형 사용 가능
소켓:전면 마운트, 후면 마운트, PCB 마운트
방수 등급:IP67/IP68
커넥터 유형:조립 잠금 나사; 조립 용접; 케이블을 이용한 사출 성형
와이어 게이지:1.0~6.0mm²(18AWG~10AWG)
배선 범위 조립:6.0mm~16mm; 성형 6.0mm~16.5mm
내구성:3000회
적용 가능한 온도:-40℃~105℃

빠른 설명

20A 고전류 DC 안정 전송: 태양광 DC 전원 공급 장치 특성에 최적화된 커넥터는 전도 저항이 매우 낮은 두꺼운 고순도 구리 단자를 채택합니다. 전체 부하 시 낮은 온도 상승과 최소한의 전력 손실로 안정적인 20A 연속 DC 출력을 유지합니다. 전압 변동이나 과부하 장애 없이 태양광 모듈 및 실외 에너지 저장 장치의 장기간 고전력 작동을 효과적으로 지원합니다.
단순화된 3핀 순수 전력 아키텍처: 간소화된 3코어 순수 전력 레이아웃은 중복된 신호 핀 간섭을 제거하여 보다 순수하고 안전한 DC 회로 전송을 보장합니다. 이는 태양광 발전 시스템에서 흔히 발생하는 회로 장애 및 접촉 불량 위험을 방지하여 실외 태양광 전원 공급 장치의 논스톱 작동 모드와 완벽하게 일치하고 전반적인 전기 안전성을 향상시킵니다.
도구가 필요 없는 빠른 잠금 자동 잠금 설계: 업그레이드된 신축성 버클 구조로 원스텝 삽입 잠금과 간편한 누름 해제가 가능합니다. 도구나 나사산 비틀림이 필요하지 않으므로 고지대 및 현장 태양광 프로젝트의 설치 및 유지 관리가 크게 단순화됩니다. 안정적인 잠금 장력으로 장비 진동 및 케이블 당김에 대한 풀림 방지 성능이 우수합니다.
실외 태양광 시나리오에 대한 IP67 완전 침투 보호: 고탄성 씰링 개스킷이 통합되어 있어 커넥터가 잠금 후 빈틈없는 씰링을 실현합니다. 빗물 흡수, 먼지 축적, 이슬 및 습기 부식을 완벽하게 방지하여 일년 내내 야외 태양광 발전소, 지붕 태양광 시스템 및 실외 에너지 저장 장비의 안정적인 회로 연결을 보장합니다.
자외선 방지 및 노화 방지 산업용 하우징: 태양광 장비 전용 내후성 난연성 소재를 채택하여 장기간 실외 자외선 및 극한의 온도 변화를 견딜 수 있는 하우징입니다. 황변, 균열 및 구조적 변형을 방지하고 안정적인 절연 및 기계적 성능을 유지하여 야외 서비스 수명을 연장합니다.
고강도 배선을 위한 대구경 M19 구조: 넓어진 M19 캐비티 구조로 대구경 태양광 전용 케이블을 돌출이나 손상 없이 수용할 수 있습니다. 더욱 강력한 구조적 지지력으로 고출력 태양광발전 회로에 완벽하게 맞으며, 부하가 부족하고 배선 공간이 좁은 소형 커넥터의 한계를 해결합니다.

기술 사양

전기적 매개변수

극수	3핀
현재 등급	최대 20A
전압 정격	최대 300VAC
내구성 전압	1500VAC @ 60초

기술적인 매개변수

접촉저항	최대 10mΩ
단열구조	500VDC에서 500MΩ
작동 온도	-40°C ~ +105°C
IP 클래스	결합 시 IP67(1m/30분)
금형 재료	PA66
접점/단자재	금도금 황동
씰 재질	실리콘

작동 매개변수

전압 정격	최대 600VAC
현재 등급	최대 15A
최소 와이어 크기 OD	3.0mm ~ 6.0mm
최대 와이어 크기 OD	8.0mm ~ 10.0mm
최대 케이블 단면적	0.5mm² ~ 2.5mm²
