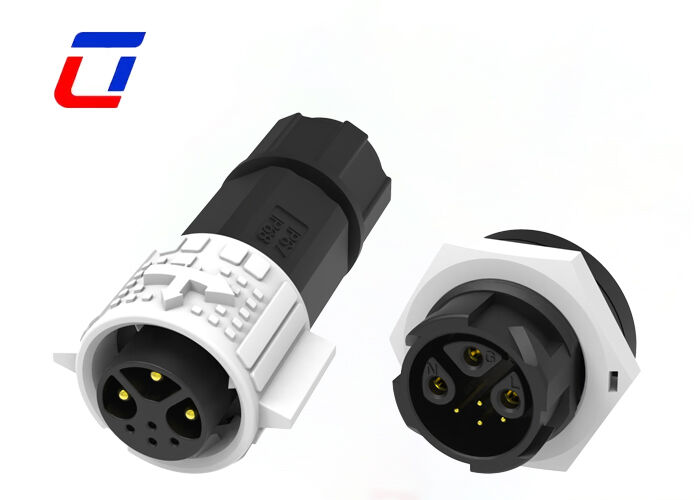

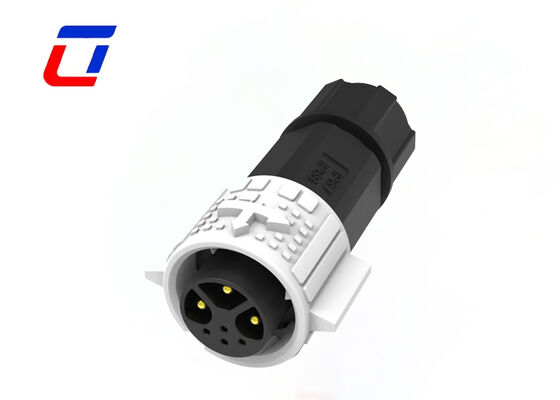

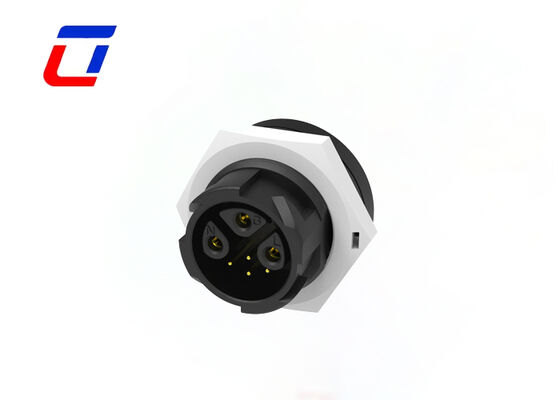

Name: 3+4 핀 전원 및 신호 연결 장치 M19 금으로 칠한 300V 저전압 연결 장치 방수
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

홈 제품 소개 방수 플러그 소켓

3+4 핀 전원 및 신호 연결 장치 M19 금으로 칠한 300V 저전압 연결 장치 방수

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M19

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	1. 비닐 봉투, 2. 판지, 3. 고객의 요구 사항에 따라
배달 시간:	3~6근무일
지불 조건:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀:	3+4핀	정격전압:	300V
현재 등급:	15+5A	커넥터 유형:	퀵 커넥터
재료:	나일론	난연성 등급:	UL94-V0
강조하다:	M19 방수 전원 연결 장치 , 금으로 칠한 저전압 커넥터 , 3+4핀 신호 연결 장치

M19 남여 커넥터 300V 옥외 3+4 핀 전원 및 신호 커넥터

제품개요

실외 방수 커넥터 M19 3+4 핀 IP67 방수 커넥터 와이어-보드

빠른 설명

핵심 매개변수:3+4핀 분리 설계로 M19 원형 사이즈를 채택했으며, 저전압 전력 전송을 위한 3핀과 신호 전송을 위한 4핀을 채택했습니다. 300V 저전압 표준을 충족하고 다양한 저전압 장비에 적응하며 상호 간섭 없이 전원과 신호의 독립적인 전송을 실현하고 실용성과 안전성의 균형을 유지합니다.
저전압 안전 기능:300V 저전압 설계기준을 엄격히 준수하여 우수한 절연성능으로 저압회로의 합선, 누전 등 안전사고를 효과적으로 방지합니다. 전압 요구 사항이 엄격한 다양한 저전압 장비에 적합하여 장비의 안전한 작동과 작업자의 개인 안전을 보장합니다.
금도금의 핵심 장점:접점은 표면에 정밀 금도금이 적용된 고품질 황동 기판으로 만들어졌습니다. 금도금층은 균일하고 조밀하여 접촉 임피던스를 줄이고 전력 손실 및 신호 간섭을 줄일 뿐만 아니라 내산화성과 내식성을 향상시켜 습기, 먼지 등 가혹한 환경에 적응하고 커넥터의 수명을 연장시킵니다.
방수 성능:IP67 보호 수준에 도달하는 고탄성 방수 씰링 링을 갖춘 완전 밀봉 방수 구조를 채택합니다. 수증기, 먼지, 기름 얼룩 및 기타 불순물의 침입을 효과적으로 차단하여 실외 및 습식 작업장과 같은 가혹한 시나리오에 적응하여 안정적이고 중단 없는 저전압 전력 및 신호 전송을 보장합니다.
구조 및 설치:M19 원형 구조 설계, 컴팩트한 크기, 다양한 설치 시나리오에 적합하며 유연한 와이어-와이어 및 와이어-보드 연결을 지원합니다. 설치가 쉽고 위치 지정이 정확하며 쉽게 떨어지지 않는 견고한 배선으로 조립을 신속하게 완료하고 생산 및 유지 관리 효율성을 향상시킬 수 있습니다.
적용 범위:저전압 산업용 제어 장비, 소형 실외 조명, 가정용 스마트 장비, 의료 보조 장비, 보안 검사 장비, 소형 신에너지 장비 및 기타 분야에 널리 사용됩니다. 특히 전원 공급 장치와 신호 전송을 동시에 달성해야 하고 방수 요구 사항이 있는 300V 저전압 시나리오에 적합합니다.

주요 특징

푸시 잠금 퀵 릴리스 시스템
멀티 코어 옵션: 전원용 2Pin, 3Pin, 4Pin, 5Pin
전원 신호용 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin 및 2+20Pin 결합
유효한 신호를 위한 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin 및 18Pin
현장 조립 버전: 전선 대 전선 및 전선 대 기판 옵션 모두
장시간 작업을 위한 전류 정격 20A
케이블 조립 서비스 지원
OEM/ODM 환영

기술 사양

전기적 매개변수
극수	3+4핀
현재 등급	최대 20A
전압 정격	최대 300VAC
내구성 전압	1500VAC @ 60초
기술적인 매개변수
접촉 저항	최대 10mΩ
단열구조	500VDC에서 500MΩ
작동 온도	-40°C ~ +105°C
IP 클래스	결합 시 IP67(1m/30분)
금형 재료	PA66
접점/단자재	금도금 황동
씰 재질	실리콘

응용 산업

성장 조명
통신 응용
제품 코딩 기계
재고 제품 코딩
잉크젯 시스템
태양계
산업용 잉크젯 장비
전력 장비
실험실 법의학 및 병리학 장비
통신 장비
중장비

작동 매개변수

전압 정격	최대 600VAC
현재 등급	최대 20A
최소 와이어 크기 OD	3.0mm ~ 6.0mm
최대 와이어 크기 OD	8.0mm ~ 10.0mm
최대. 케이블 단면적	0.5mm² ~ 2.5mm²

디자인 스케치

자주 묻는 질문

Q: 당신은 공장이나 무역 회사입니까?

A: 우리는 공장입니다. 중국 선전 바오안구 Ulinkcon 산업단지에 위치하고 있습니다.

Q. 통관업무는 누가 담당하나요? 필요한 서류를 제공하나요?

A: 완전한 통관 문서(상업 송장, 포장 목록, 선하 증권, 인증 보고서)를 제공합니다. 통관 수수료 및 관세는 구매자가 부담합니다(EXW/FOB 조건). 필요한 경우 서류 준비를 도와드릴 수 있습니다.

Q: 어떻게 주문하나요? 프로세스는 무엇입니까?

A: 주문 과정은 간단합니다. 1) 제품 세부 정보를 확인하고 견적 송장(PI)을 받습니다. 2) 합의된 대로 계약금을 지불합니다. 3) 생산을 시작하고 진행 상황을 업데이트해 드립니다. 4) 배송 전에 잔액을 지불하십시오. 5) 배송을 준비하고 추적 정보를 제공합니다.
