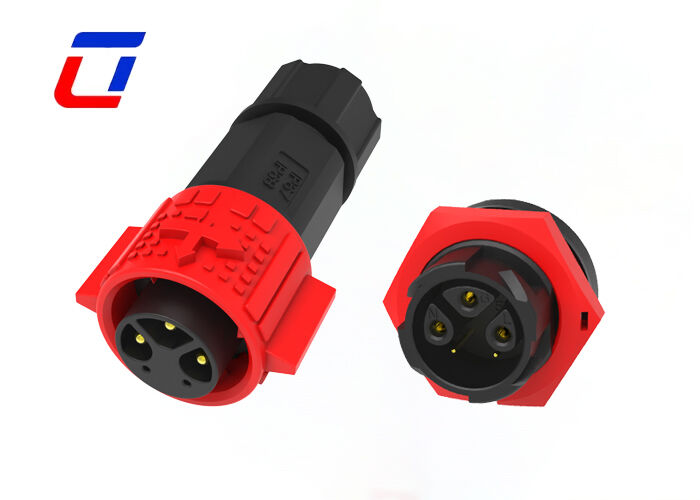

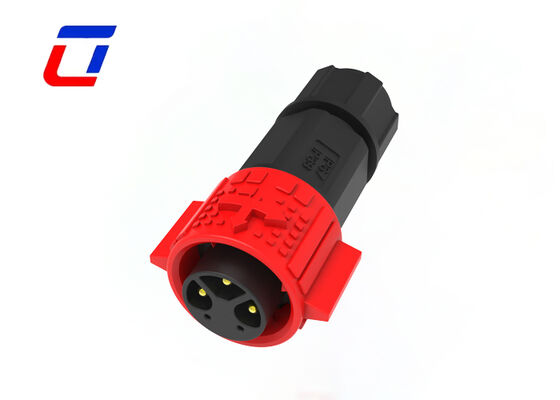

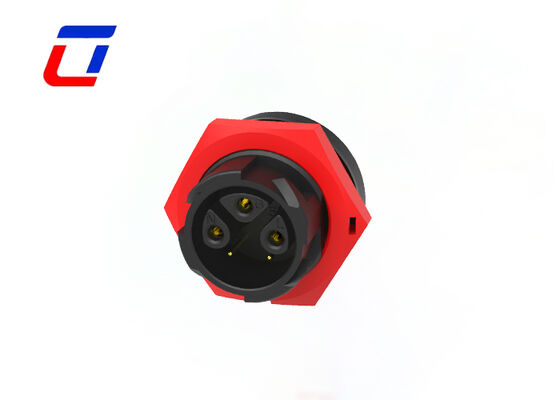

PA66 3+2 핀 M19 와이어 투 보드 커넥터 종류 전기 전력 신호 커넥터

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M19

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	상자
배달 시간:	5~8일
지불 조건:	T/T,D/A,D/P,머니그램,L/C
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀 수:	3+2PIN 전원 및 신호	방수 등급:	IP67
온도 범위:	-40℃~+105℃	색상:	검정색 파란색 흰색 빨간색 노란색
유형:	방수 커넥터	하우징 재료:	PA66 난연성 플라스틱
강조하다:	PA66 M19 방수 커넥터 , 3+2 핀 와이어와 보드 연결 장치 , 전기 전력 신호 원형 연결 장치

M19 플라스틱 남여 커넥터 3+2 Pin 원형 힘 및 신호 연결관

낮은 현재 힘 데이터 커넥터를 타전하는 다 Pin 남여 커넥터 M19 3+2 Pin 철사

제품개요

제품 개요 및 핵심 디자인: PA66 M19 Wire-to-Board 커넥터로 3+2핀 구조로 산업 및 전자 장비의 전원 공급 및 신호 전송용으로 특별히 설계되었습니다. 3+2 핀 분할 설계(3개의 전원 핀 + 2개의 신호 핀)는 전원과 신호 전송을 효과적으로 분리하여 상호 간섭을 피하고 전원 공급 장치와 신호 전송 모두의 안정성과 정확성을 보장합니다. 다양한 저전압 전기 시나리오에 적합한 다목적 전선 대 기판 연결 솔루션입니다.
고품질 PA66 소재의 장점: 커넥터 쉘은 고성능 PA66 엔지니어링 플라스틱으로 제작되어 난연성(UL94-V0 표준 충족), 높은 기계적 강도, 내마모성 및 내충격성 등 탁월한 종합 성능을 갖추고 있습니다. 또한 전기 절연성, 내식성, 내자외선성이 우수하여 장기간 사용해도 쉽게 노화되거나 변형되지 않으며 복잡한 실내 및 실외 전기 환경에 적응할 수 있습니다.
3+2핀 기능분할: 3개의 전원 핀은 안정적인 전력 전송을 위해 사용되며, 전기 장비의 전원 공급 수요를 지원합니다. 2개의 신호 핀은 강력한 간섭 방지 기능을 갖춘 신호 전송 전용으로 제어 신호, 데이터 신호 및 기타 약한 신호의 원활한 전송을 보장합니다. 핀 레이아웃은 과학적이고 합리적이며 정확한 위치 지정과 잘못된 플러그 방지 설계를 통해 잘못된 연결과 장비 손상을 방지합니다.
전선-보드 연결 및 설치: 회로 기판과 단단히 연결될 수 있는 전문적인 전선 대 기판 연결 모드를 채택하여 전선과 기판 사이의 안정적인 연결을 실현합니다. 설치가 간단하고 편리하며 압착 및 납땜 종단 방법을 지원하고 0.5-2.5mm² 전선과 호환되며 다양한 배선 사양 및 설치 공간에 적합합니다. M19 원형 구조는 컴팩트하여 설치 공간을 절약하고 소형 전자 장비의 레이아웃에 적합합니다.
환경 적응성 및 내구성: -40℃ ~ +105℃의 온도 범위에서 안정적으로 작동하며, 혹한, 고온 등 극한 온도 환경에 적응합니다. 방진 및 방습 성능(IP67 보호 수준)이 뛰어나 먼지, 습기 및 기타 불순물이 커넥터에 들어가는 것을 효과적으로 차단하여 장기간 안정적인 사용을 보장합니다. 결합 내구성은 5000회 이상이며 서비스 수명은 최대 6년입니다.
응용 시나리오: 산업용 제어장비, 가전제품, 자동차 전장부품, 의료기기, 통신장비, LED 구동장비 등 다양한 전기전자 분야에 널리 사용됩니다. 특히 별도의 전원과 신호 전송이 필요한 장비에 적합하며 안전하고 안정적이며 효율적인 전선 대 기판 연결 솔루션을 제공합니다.

주요 특징

푸시 잠금 퀵 릴리스 시스템다중 코어 옵션: 2Pin, 3Pin, 4Pin, 5Pin(Power)전원 신호 조합: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin 및 2+20Pin신호 옵션: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12핀, 14핀, 16핀 및 18핀필드 어셈블리 버전(와이어-와이어 및 와이어-보드 옵션 포함)연속 작동을 위한 정격 전류 20A케이블 어셈블리 서비스 및 OEM/ODM 지원 가능

기술 사양

사양 카테고리	세부
커넥터 시스템	케이블-보드
밀봉 가능	예
커넥터 및 접점 종료 위치	와이어 및 케이블
원형 커넥터 유형	플러그, 리셉터클
쉘 유형	플라스틱 쉘
제품 유형	커넥터 키트
극수	3+2
현재 등급	최대 15A
전압 정격	최대 600VAC
내구성 전압	2500VAC @ 60초
쉘 소재	PA66
단열재	화재 위험이 낮은 열가소성 수지
밀봉된	예
환경 보호	IP67(먼지 수준 6)
작동 온도	-40°C ~ 105°C
내구성 등급	250-251 사이클
UL 가연성 등급	UL 94V-0

응용 산업

통신 장비제품 코딩 기계재고 제품 코딩 시스템잉크젯 시스템태양광 시스템산업용 잉크젯 장비전력 장비실험실 법의학 및 병리학 장비중장비

생산 차원

기술적인 세부사항

자주 묻는 질문

Q1: 정격전압이란 무엇입니까?

A1: 정격 전압(작동 전압이라고도 함)은 커넥터 절연재와 접점 간격에 따라 달라집니다. 일부 구성품은 정격 전압 이하에서는 제대로 작동하지 않을 수 있습니다.

Q2: 대량 주문 시 할인이 있나요?

A2: 예, 대량 주문에 대해 단계별 할인을 제공합니다. 더 많이 주문할수록 가격 경쟁력이 높아집니다. 맞춤형 견적을 받으려면 예상 수량을 알려주십시오.

Q3: 맞춤 라벨을 가질 수 있나요?

A3: 그렇습니다, 당연히, 당신은 당신이 포장을 디자인할 필요가 있는 경우에 당신을 소유하는 개인 상표 및 포장을 만들 수 있습니다, 우리는 또한 당신을 봉사할 직업적인 디자이너가 있습니다.
