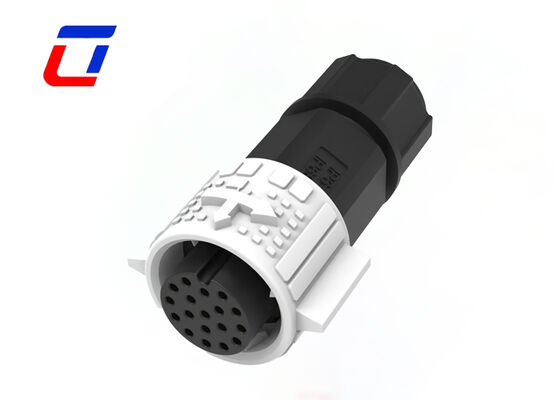

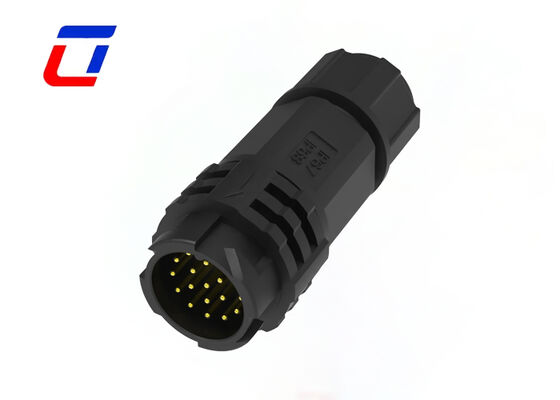

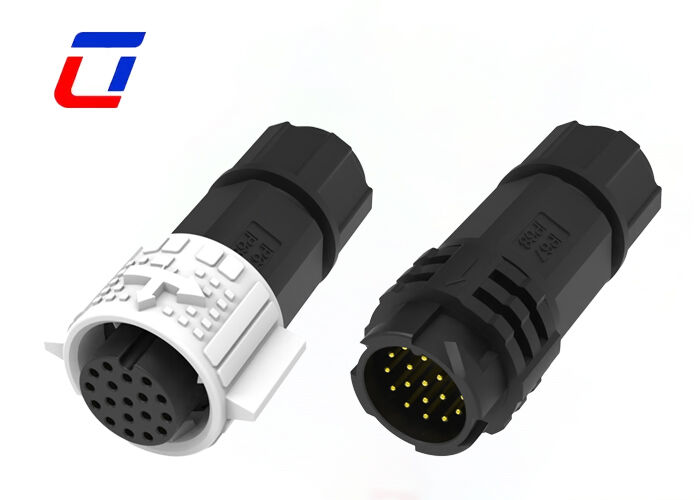

M19 케이블 데이터 커넥터 18핀 퀵 릴리즈 IP67 방수 300볼트 커넥터

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M19

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	1. 비닐 봉투, 2. 판지, 3. 고객의 요구 사항에 따라
배달 시간:	3~6근무일
지불 조건:	T/T, D/P, L/C, D/A, Western Union
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

정격전압:

300V

난연성 등급:

UL94-V0

커넥터 유형:

남자 암놈 커넥터

재료:

나일론

강조하다:

M19 방수 케이블 커넥터

18 핀 빠른 릴리스 커넥터

300 볼트 IP67 커넥터

PA66 18핀 M19 저전압 방수 와이어 커넥터

옥외 신호 적용을 위한 M19 18핀 원형 커넥터

제품 개요

제품 모델 및 기본 정보: 모델은 Quick Lock 300V Signal M19으로, 18핀 플라스틱 원형 커넥터이며 옥외 방수 적용을 위해 특별히 설계되었습니다. 신호 전송과 방수 보호를 통합하여 다양한 열악한 옥외 전기 환경에 적합합니다.
핵심 전기 파라미터: 정격 전압 300V, 정격 전류 5A로 옥외 저전압 전기 시스템에서 안정적인 신호 및 전력 전송을 보장합니다. 접촉 저항은 10mΩ 미만, 절연 저항은 500mΩ 이상으로 신호 간섭 및 누출 위험을 효과적으로 방지합니다.
방수 및 환경 보호 성능: IP67 방수 등급을 달성하여 비, 눈, 먼지, 습기를 효과적으로 차단하고 비, 습기, 먼지와 같은 열악한 옥외 환경에서도 안정적인 작동을 보장합니다. UV 방지, 부식 방지, 난연성(UL94-V0)으로 성능 저하 없이 장기간 옥외 사용에 적합합니다.
구조 및 재료 장점: M19 원형 구조를 채택하고 고성능 엔지니어링 플라스틱(나일론 PA66)으로 제작되어 가볍고 강도가 높으며 내마모성 및 내충격성이 뛰어납니다. 정밀하게 정렬된 18개의 핀은 고밀도 연결을 실현하여 컴팩트한 폼 팩터에서 여러 전력 및 신호 회로를 동시에 전송할 수 있습니다.
퀵 잠금 설계: 원클릭 퀵 잠금 결합 메커니즘을 갖추고 있어 도구 없이 빠르고 간편하게 연결 및 분리가 가능합니다. 간단한 누르고 클릭하는 동작으로 암수 커넥터를 단단히 고정하여 바람, 진동 또는 사람의 간섭으로 인한 우발적인 분리를 방지하고 기존 나사식 커넥터에 비해 설치 시간을 최대 50% 단축합니다.
접점 및 단자: 접점 핀은 금도금 구리 합금으로 제작되어 접촉 저항을 최소화하고 산화를 방지하며 습도가 높은 옥외 환경에서도 우수한 전도성을 보장합니다. 크림프 또는 솔더 단자 방식을 선택적으로 지원하여 다양한 배선 요구에 적합합니다.
작동 온도 범위: -40°C ~ +105°C의 온도 범위에서 안정적으로 작동하며, 혹한 및 고온과 같은 극한 날씨 조건에 적응하고 강력한 환경 적응성을 갖습니다.
적용 시나리오: LED 조명, 태양광 시스템, 산업 자동화 장비, 옥외 통신 장비, 무대 장비, 해양 전자 제품, 옥외 보안 카메라 등 옥외 전자 장비에 널리 사용되어 안정적인 신호 및 전력 연결을 제공합니다.
인증 및 내구성: CE, ROHS, TUV, UL 인증을 받아 국제 안전 및 환경 표준을 충족합니다. 서비스 수명은 5-10년이며, 결합 내구성은 3000회 이상으로 장기간 안정적인 사용을 보장합니다.

주요 특징

우수한 강도와 내후성을 갖춘 PA66 엔지니어링 플라스틱 쉘
정밀 도킹 및 진동 방지를 위한 M19 원형 구조
간편한 연결을 위한 푸시 잠금 퀵 릴리스 시스템
다양한 핀 구성 가능: 2-18핀 옵션
전력 및 신호 조합 변형: 3+2핀, 3+3핀, 3+4핀, 3+5핀, 3+9핀, 2+20핀
현장 조립 버전: 와이어-투-와이어 및 와이어-투-보드 옵션
연속 작동을 위한 20A 전류 정격
케이블 조립 서비스 제공
OEM/ODM 맞춤 제작 지원

재질 사양

쉘 재질:우수한 기계적 강도, 내충격성 및 변형 저항성을 갖춘 고품질 PA66 엔지니어링 플라스틱. 고/저온, UV 노화 및 부식에 강하여 복잡한 옥외 환경에서 안정적인 장기 성능을 제공합니다.

전기 파라미터

파라미터	사양
극 수	18핀
전류 정격	최대 5A
전압 정격	최대 300VAC
내전압	1500VAC @ 60초

기술 파라미터

파라미터	사양
접촉 저항	최대 10mΩ
절연 구조	500MΩ @ 500VDC
작동 온도	-40°C ~ +105°C
IP 등급	결합 시 IP67 (1m / 30분)
몰드 재질	PA66
접점/단자 재질	금도금 황동
씰 재질	실리콘

작동 파라미터

파라미터	사양
전압 정격	최대 300VAC
전류 정격	최대 5A
최소 와이어 크기 OD	3.0mm - 6.0mm
최대 와이어 크기 OD	8.0mm - 10.0mm
최대 케이블 단면적	0.5mm² - 2.5mm²

적용 산업

성장 조명
통신 장비
제품 코딩 기계
재고 제품 코딩 시스템
잉크젯 시스템
태양광 시스템
산업용 잉크젯 장비
전력 장비
실험실 법의학 및 병리학 장비
중장비

제품 디자인

자주 묻는 질문

공장입니까, 무역 회사입니까?

저희는 중국 심천 바오안구 울링크콘 산업단지에 위치한 공장입니다.

배송 추적은 어떻게 하나요?

상품이 배송되면 추적 번호와 물류 플랫폼 링크를 제공하여 실시간 상태 업데이트를 제공합니다.

상품 수령 후 결제할 수 있나요?

첫 협력 시 선결제가 필요합니다. 성공적인 주문 후 장기 신뢰 고객에게는 유연한 결제 조건이 제공됩니다.
