Name: 야외 M25 5 핀 방수 커넥터 푸시 남성 여성 커넥터 20A 전력
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

홈 제품 소개 방수 전원 커넥터

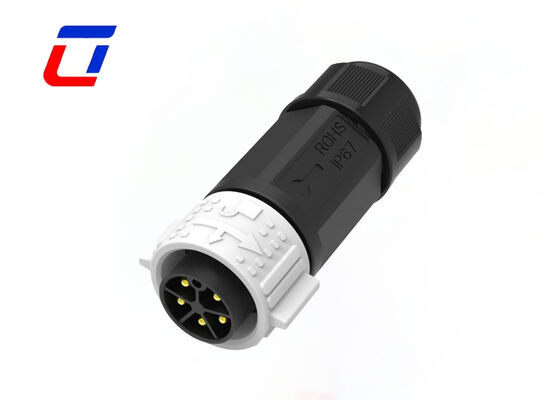

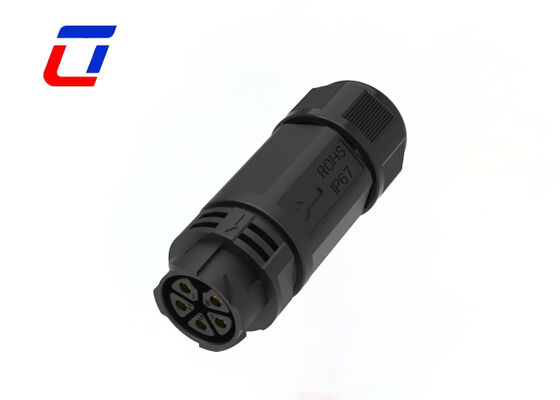

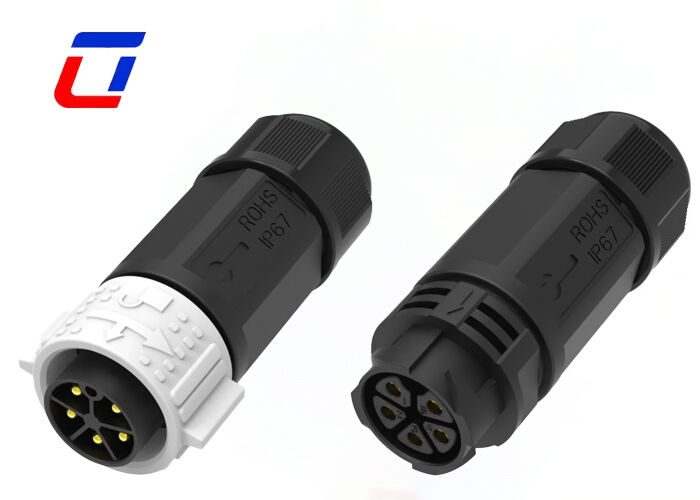

야외 M25 5 핀 방수 커넥터 푸시 남성 여성 커넥터 20A 전력

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs
모델 번호:	M25

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	고품질 수출 상자
배달 시간:	3~6근무일
지불 조건:	T/T,D/A,D/P,머니그램,L/C
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀 수:	5핀	방수 등급:	IP67
온도 범위:	-40℃~+105℃	애플리케이션:	태양광 패널
색상:	레드/블랙/그린	씰링 재료:	방수 O-링
강조하다:	5핀 방수 전원 커넥터 , 외부 M25 방수 커넥터 , 20A 방수 남성 여성 커넥터

50A 고전류 M25 5 핀 방수 전기 케이블 커넥터 PA66

제품개요

실외 사용을 위한 핵심 사양: 5개의 균일하게 배열된 핀이 있는 M25 원형 실외 전원 커넥터, 정격 전류 20A, 실외 중전력 장비의 전원 공급용으로 특별히 설계되었습니다. 핀은 정밀한 사출 성형 포지셔닝을 채택하고 원활한 연결과 끼임 현상이 발생하지 않아 실외 장비의 안정적인 전원 공급 요구 사항에 적합합니다. 스레드 구조가 없으며 푸시형 연결 설계를 채택하여 작동이 편리하고 실외 빠른 설치 시나리오에 적합합니다.
푸시형 수-암 플러그인 설계: 별도의 도구가 필요 없는 편리한 푸시형 암수 도킹 구조를 채택하였습니다. 인터페이스를 정렬한 후 가볍게 밀어서 연결할 수 있으며, 단단한 클램핑과 명확한 피드백으로 추가 잠금 단계가 필요하지 않습니다. 잠금 해제 시 부드럽게 당겨서 분리할 수 있어 실외 설치 및 유지 관리 효율성이 크게 향상되어 실외 고지대, 좁은 공간 및 기타 불편한 작동 시나리오에 적합합니다.
실외 등급 방수 씰링 보증: IP67 방수, 방진 등급을 달성하여 복잡한 실외 환경에 최적화된 실링 구조입니다. 인터페이스에는 내후성 실리콘 개스킷이 장착되어 있으며 쉘이 일체형으로 밀봉되어 형성되어 빗물, 이슬, 먼지, 모래 및 실외 습기를 효과적으로 격리하고 내부 핀 산화 및 단락을 방지하며 20A 전력의 안정적인 전송을 보장하고 야외 및 습도와 같은 모든 실외 시나리오에 적응할 수 있습니다.
20A 안정적인 전력 전송: 최적화된 전도성 회로 설계, 주석 도금 표면의 고순도 황동으로 제작된 단자, 접촉 저항 ≤10mΩ, 낮은 전도 손실, 20A 중간 전력 전송을 안정적으로 수행할 수 있으며 장기간 전원 공급 중에 가열이나 절제가 없습니다. 절연층은 난연성 및 내열성 재료로 만들어졌으며 최대 500V의 전압 저항을 갖추고 있어 누전 및 단락의 숨겨진 위험을 효과적으로 방지합니다.
야외 내후성 및 내구성이 뛰어난 소재: 쉘은 견고한 옥외용 엔지니어링 플라스틱으로 만들어졌으며 자외선 방지, 노화 방지, 충격 방지 및 내산 알칼리성으로 옥외 -40℃~105℃의 넓은 온도 환경을 견딜 수 있으며 태양 노출, 폭우, 혹한 등 극한 기후를 두려워하지 않습니다. 장기간 옥외 사용시 수명이 8년 이상이므로 장기간 옥외 사용 요구에 적응하여 노화 및 균열이 쉽지 않습니다.
야외 시나리오에 폭넓게 적용 가능: 실외 조명, 소형 실외 충전 파일, 정원 기계 장비, 실외 모니터링 장비, 실외 소형 전기 제품 및 기타 시나리오에 널리 사용되는 실외 중전력 전원 연결에 중점을 둡니다. 케이블과 장비 간, 케이블과 케이블 간 안정적인 도킹을 실현하여 다양한 실외 프로젝트의 배선 요구 사항에 적응할 수 있습니다.
편리한 설치 및 완벽한 보호: 핀은 완벽한 오정렬 설계를 채택하여 역삽입 및 잘못된 삽입을 효과적으로 방지하고 잘못된 핀 연결로 인한 장비 손상 또는 비정상적인 전력 전송을 방지합니다. 기존 실외 전원 공급 케이블 사양에 적합한 압착 배선 지원, 설치에 용접이 필요하지 않음, 초보자가 쉽게 작동할 수 있고 실외 배치 설치 시나리오에 적합합니다.

주요 특징

푸시 잠금 퀵 릴리스 시스템
멀티 코어 옵션: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin 및 2+20Pin 사용 가능
현장 조립 버전: 전선 대 전선 및 전선 대 기판 옵션 모두
고전류 정격 방수 커넥터는 장시간 작업에 최대 50A까지 적합한 선택입니다.
케이블 조립 서비스 지원, 맞춤형 환영
OEM/ODM 환영

기술 사양

전기적 매개변수

극수	5핀 방수 커넥터
현재 등급	최대 20A
전압 정격	최대 600VAC
내구성 전압	1500VAC @ 60초

기술적인 매개변수

접촉 저항	최대 10mΩ
단열구조	500VDC에서 500MΩ
작동 온도	-40°C ~ +105°C
IP 클래스	IP67 (1분 / 30분)
금형 재료	PA66
접점/단자재	금도금 황동
씰 재질	실리콘

작동 매개변수

전압 정격	최대 600VAC
현재 등급	최대 20A
최소 와이어 크기 OD	6.5mm ~ 10mm
최대 와이어 크기 OD	10.5mm ~ 18mm
최대 케이블 단면적	0.5mm² ~ 6.0mm²

응용 산업

통신 응용
제품 코딩 기계
재고 제품 코딩
잉크젯 시스템
태양계
산업용 잉크젯 장비
전력 장비
실험실 법의학 및 병리학 장비
통신 장비
중장비

생산 차원

더 많은 기술적 세부사항

자주 묻는 질문

정격전압이란 무엇인가요?

작동 전압이라고도 알려진 정격 전압은 주로 사용된 커넥터 절연 재료와 접점 크기 사이의 간격에 따라 달라집니다. 일부 구성 요소 또는 장치는 정격 전압 이하에서 작동할 때 기능을 완료하지 못할 수 있습니다.

대량 주문시 할인이 있나요?

예, 대량 주문에 대해 단계별 할인을 제공합니다. 더 많이 주문할수록 가격 경쟁력이 높아집니다. 맞춤형 견적을 받으려면 예상 수량을 알려주십시오.

적합한 커넥터를 선택하는 방법은 무엇입니까?

다음 단계를 따라야 합니다.

현재 등급 및 연락처 수 확인
조립 스타일에 사전 케이블 연결이 필요한지 여부를 확인하세요.
케이블 게이지 확인
케이블 길이 및 재질 확인
