Name: 조경 조명을 위한 저전류 방수 커넥터 7핀 데이터 M19 퀵 잠금
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

홈 제품 소개 야외 방수 커넥터

조경 조명을 위한 저전류 방수 커넥터 7핀 데이터 M19 퀵 잠금

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M19

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	1. 비닐 봉투, 2. 판지, 3. 고객의 요구 사항에 따라
배달 시간:	3~6근무일
지불 조건:	T/T,D/P,L/C,D/A,웨스턴 유니온,MoneyGram
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀:	7핀	현재 등급:	5A
커넥터 유형:	퀵 커넥터	정격전압:	300V
재료:	나일론	연락처 자료:	황동 금도금

조경 조명용 저전류 방수 커넥터 7핀 데이터 M19 퀵 잠금

제품 개요

당사의 7핀 M19 와이어-보드 암수 커넥터는 견고한 실외 애플리케이션을 위해 설계되었으며, 열악한 환경 조건에 견딜 수 있는 안정적인 연결성을 제공합니다. 정밀 M19 하우징으로 설계된 이 커넥터는 안전한 와이어-보드 통합을 보장하며, 7핀 구성은 다양한 산업 및 실외 장치에 대한 전력 및 신호의 안정적인 전송을 가능하게 합니다.

주요 특징

산업 등급 보호 배리어:IP67 완전 밀폐 실링(IP68 맞춤 제작 가능)을 특징으로 하는 이 커넥터는 습기, 먼지 및 염수 분무 부식을 완전히 차단합니다. 실외 기지국의 햇빛과 비 또는 선박 갑판의 고염 환경에 노출되더라도 정밀 실리콘 실링 링은 장기적인 신뢰성을 유지하여 -40°C ~ +105°C의 극한 온도에서도 무결점 작동을 보장합니다.
진동 방지 잠금 구조:혁신적인 셀프 잠금 암수 도킹 시스템은 물리적 버클을 사용하여 원터치 연결과 이중 잠금 기능을 제공합니다. 산업 라인 진동, 실외 풍하중 및 중장비 충격으로 인한 연결 느슨해짐 문제를 근본적으로 해결하여 접촉 불량 및 전원 실패 위험을 제거하고 중요 장비의 24/7 중단 없는 작동을 보장합니다.
고효율 전력 전송 코어:20A 고전류 시나리오에 최적화된 3핀 레이아웃은 접촉 저항이 10mΩ 이하인 금도금 구리 합금 접점을 사용합니다. 효율적인 전력 전송을 가능하게 하는 동시에 열 손실을 최소화하여 고출력 장치에 깨끗하고 안정적인 전력 연결 솔루션을 제공합니다.
표준화 및 쉬운 배포:국제 M19 표준 인터페이스를 준수하며, 와이어-보드 및 와이어-보드 설치 방법을 지원합니다. 기존 장치 아키텍처를 개조할 필요 없이 신속한 교체 및 업그레이드를 가능하게 하여 엔지니어링 설치 및 사후 유지 보수 중 다운타임을 크게 줄여 전체 운영 비용을 절감합니다.

주요 기능

푸시 잠금 퀵 릴리스 시스템
멀티 코어 옵션: 전원용 2핀, 3핀, 4핀, 5핀
전력 신호 결합용 3+2핀, 3+3핀, 3+4핀, 3+5핀, 3+9핀 및 2+20핀
신호용 6핀, 7핀, 8핀, 9핀, 10핀, 11핀, 12핀, 14핀, 16핀 및 18핀 사용 가능
현장 조립 버전: 와이어-와이어 및 와이어-보드 옵션 모두
장시간 작동 시 정격 전류 20A
케이블 조립 서비스 지원, 맞춤 제작 환영
OEM/ODM 환영

응용 산업

성장 조명

통신 응용

제품 코딩 기계

재고 제품 코딩

잉크젯 시스템

태양광 시스템

산업용 잉크젯 장비

전력 장비

실험실 법의학 및 병리학 장비

통신 장비

중장비

기술 사양

전기 매개변수
극 수	7핀
정격 전류	최대 5A
정격 전압	최대 300VAC
내전압	1500VAC @ 60초
기술 매개변수
접촉 저항	최대 10mΩ
절연 구조	500VDC에서 500MΩ
작동 온도	-40°C ~ +105°C
IP 등급	결합 시 IP67 (1m / 30분)
몰드 재질	PA66
접점/단자 재질	금도금 황동
실링 재질	실리콘
작동 매개변수
정격 전압	최대 300VAC
정격 전류	최대 5A
최소 와이어 크기 OD	3.0mm ~ 6.0mm
최대 와이어 크기 OD	8.0mm ~ 10.0mm
최대 케이블 단면적	0.5mm² ~ 2.5mm²

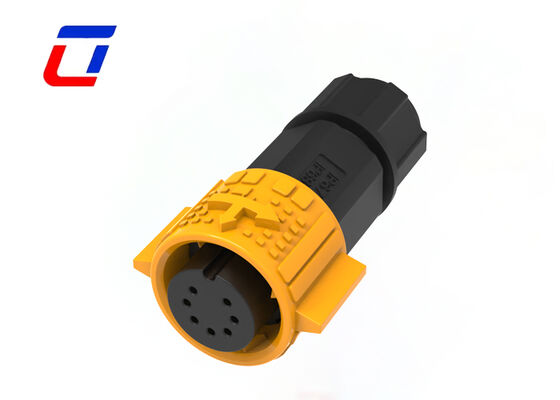

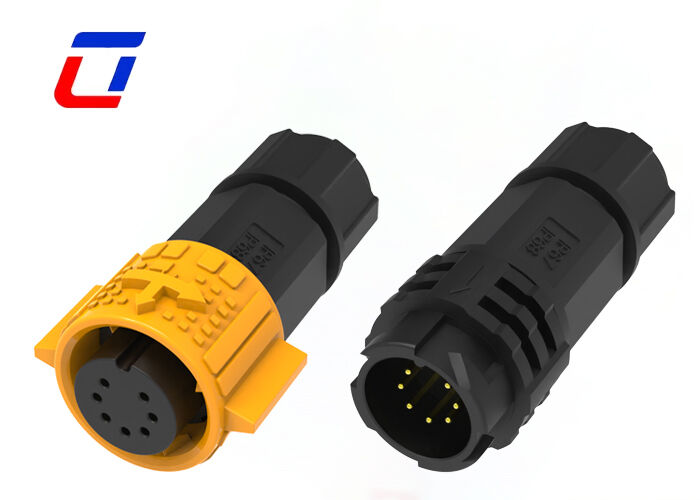

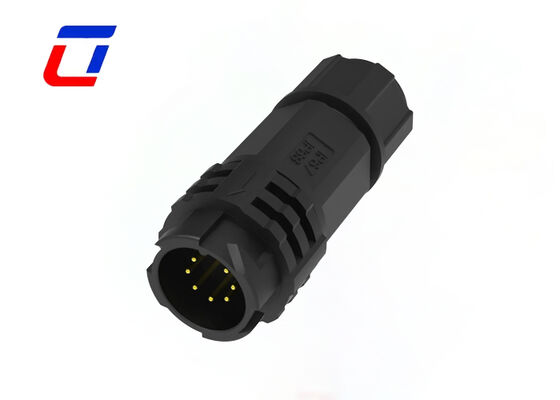

제품 이미지

디자인 스케치

자주 묻는 질문

Q: 귀사는 공장입니까, 아니면 무역 회사입니까?

A: 저희는 공장입니다. 중국 심천 바오안구 울링크콘 산업 단지에 위치하고 있습니다.

Q: 귀사의 제품은 어떻게 구매하나요?

A: 다음과 같이 진행하시면 됩니다:

정격 전류 및 접점 수 확인
조립 스타일 확인
케이블 와이어 게이지 확인
케이블 길이 및 재질 확인

Q: 맞춤 라벨을 사용할 수 있나요?

A: 네, 물론입니다. 자체 개인 라벨 및 패키지를 만들 수 있습니다. 패키지 디자인이 필요한 경우 전문 디자이너가 서비스를 제공합니다.

Q: 몇 가지 재질을 제공할 수 있나요?

A: 커넥터와 케이블에는 몇 가지 다른 재질이 있습니다. 일반적으로 커넥터 생산에는 PVC/나일론 재질을 사용하며, 케이블에는 PVC/고무/실리콘 재질을 사용합니다. 물론 귀하의 요구 사항에 따라 재질을 선택할 수도 있습니다.
