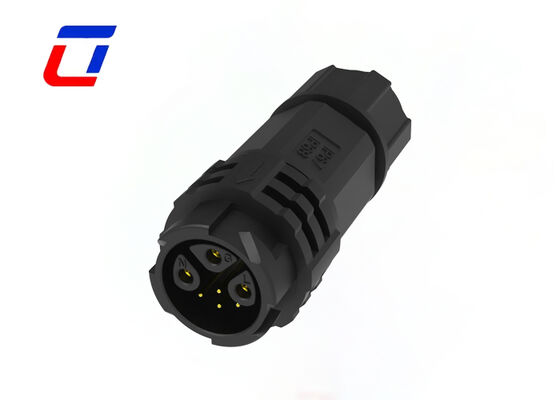

Name: M19 둥근 커넥터 유형 3+4 핀 방수 플라스틱 PA66 전원 데이터 커넥터
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

홈 제품 소개 방수된 다중 핀 커넥터

M19 둥근 커넥터 유형 3+4 핀 방수 플라스틱 PA66 전원 데이터 커넥터

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M19

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	1. 비닐 봉투, 2. 판지, 3. 고객의 요구 사항에 따라
배달 시간:	3~6근무일
지불 조건:	T/T,D/P,L/C,D/A,웨스턴 유니온,MoneyGram
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀:	3+4핀	정격전압:	300V
현재 등급:	15+5A	커넥터 유형:	퀵 커넥터
재료:	나일론	보호 수준:	IP67
강조하다:	M19 방수 전원 커넥터 , 3+4핀 PA66 커넥터 , 방수 데이터 커넥터 플라스틱

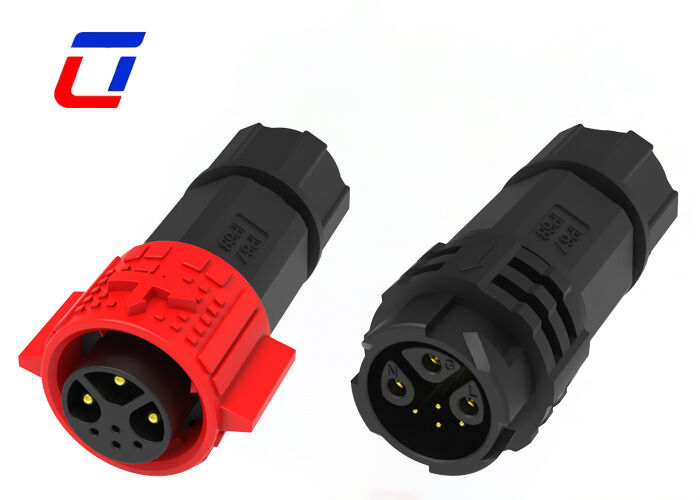

M19 남성 여성 커넥터 300V 실외 3+4핀 전원 및 신호 커넥터

제품 개요

실외 방수 커넥터 M19 3+4핀 IP67 방수 커넥터 와이어 대 보드

간략 설명

1. 3+4핀 하이브리드 채널 설계

안정적인 전력 전송을 위한 3핀과 고품질 데이터 전송을 위한 4핀으로, 전원 공급 및 신호 통신의 이중 요구 사항을 충족하는 통합 동기 전송을 실현합니다.

2. 고품질 PA66 플라스틱 하우징

고강도 내식성 PA66 엔지니어링 플라스틱으로 제작되어 우수한 절연성, 내열성 및 노화 방지 기능을 갖추고 복잡한 환경에서 서비스 수명을 연장합니다.

3. IP67 방수 및 방진 성능

통합 실링 및 방수 고무 링을 갖춘 IP67 보호 기능으로 비, 먼지 및 습기를 방지하여 실외 및 열악한 조건에서 안정적인 작동을 보장합니다.

4. M19 원형 구조의 장점

M19 원형 인터페이스는 컴팩트하고 호환성이 뛰어나며 다양한 산업 설치 시나리오에 쉽게 정렬하고 빠르게 도킹할 수 있습니다.

5. 전원 및 데이터 듀얼 기능

전원 및 데이터 전송을 통합하여 별도의 커넥터가 필요 없으며 배선을 단순화하고 설치 효율성을 향상시킵니다.

6. 안정적인 접촉 성능

고전도성 핀 코어와 정밀한 위치 지정, 안정적인 접촉, 낮은 손실 및 강력한 간섭 방지 기능으로 원활한 전력 및 명확한 데이터 전송을 보장합니다.

주요 특징

푸시 잠금 퀵 릴리스 시스템
다중 코어 옵션: 전원용 2핀, 3핀, 4핀, 5핀
전원 신호 결합용 3+2핀, 3+3핀, 3+4핀, 3+5핀, 3+9핀 및 2+20핀
신호용 6핀, 7핀, 8핀, 9핀, 10핀, 11핀, 12핀, 14핀, 16핀 및 18핀 사용 가능
현장 조립 버전: 와이어 대 와이어 및 와이어 대 보드 옵션 모두
정격 전류 20A 장시간 작동
케이블 조립 서비스 지원
OEM/ODM 환영

기술 사양

전기 매개변수
극 수	3+4핀
정격 전류	최대 20A
정격 전압	최대 300VAC
내전압	1500VAC @ 60초
기술 매개변수
접촉 저항	최대 10mΩ
절연 구조	500VDC에서 500MΩ
작동 온도	-40°C ~ +105°C
IP 등급	IP67 (1m / 30분) 결합 시
몰드 재질	PA66
접점/단자 재질	금도금 황동
씰 재질	실리콘

응용 산업

성장 조명
통신 응용
제품 코딩 기계
재고 제품 코딩
잉크젯 시스템
태양광 시스템
산업용 잉크젯 장비
전력 장비
실험실 법의학 및 병리학 장비
통신 장비
중장비

작동 매개변수

정격 전압	최대 600VAC
정격 전류	최대 20A
최소 와이어 크기 OD	3.0mm ~ 6.0mm
최대 와이어 크기 OD	8.0mm ~ 10.0mm
최대 케이블 단면적	0.5mm² ~ 2.5mm²

설계 스케치

자주 묻는 질문

Q: 귀사는 공장입니까, 아니면 무역 회사입니까?

A: 저희는 공장입니다. 중국 심천 바오안구 울링크콘 산업단지에 위치하고 있습니다.

Q: 통관은 누가 책임지나요? 필요한 서류를 제공해 주시나요?

A: 완전한 통관 서류(상업 송장, 포장 명세서, 선하 증권, 인증 보고서)를 제공해 드립니다. 통관 수수료 및 관세는 구매자 부담입니다(EXW/FOB 조건). 필요한 경우 서류 준비를 도와드릴 수 있습니다.

Q: USD 외에 다른 결제 통화도 받으시나요?

A: 기본 통화는 USD이지만, EUR, GBP 또는 기타 주요 통화도 받을 수 있습니다. 주문 시 영업팀과 환율을 확인해 주시기 바랍니다.
