Name: M25 2+20 폴 케이블 커넥터 빠른 방출 IP67 태양 전지 케이블 보드 커넥터
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

홈 제품 소개 방수된 다중 핀 커넥터

M25 2+20 폴 케이블 커넥터 빠른 방출 IP67 태양 전지 케이블 보드 커넥터

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M25

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	상자
배달 시간:	5~8일
지불 조건:	T/T,D/A,D/P,머니그램,L/C
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀 수:	22핀 방수 커넥터	연락처 자료:	황동 금도금
온도 범위:	-40℃~+105℃	방수등급:	IP67
애플리케이션:	태양광 패널	색상:	빨간색/파란색/녹색
강조하다:	M25 방수 태양 전지 연결 장치 , 급속한 방출 전선과 보드 커넥터 , IP67 멀티핀 커넥터

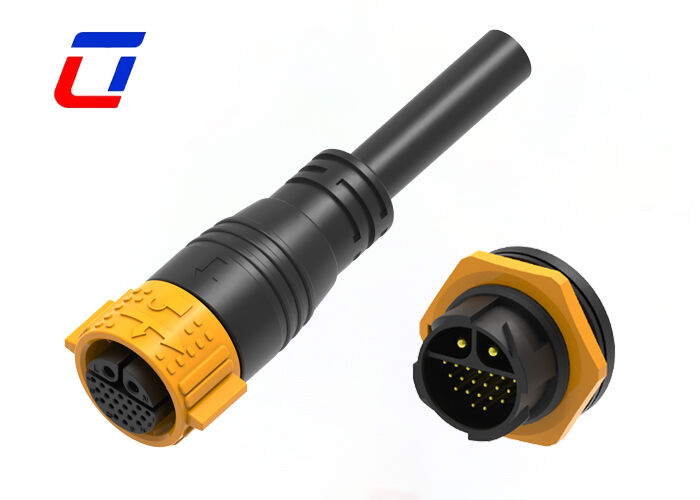

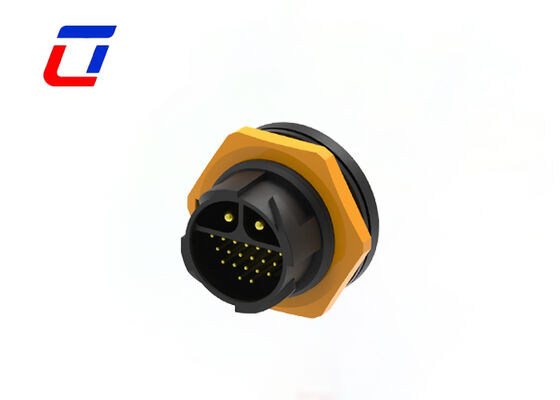

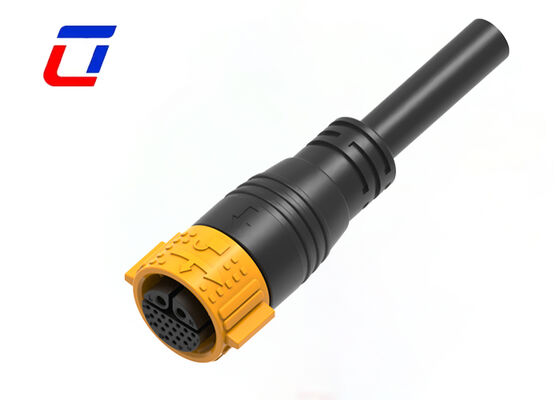

M25 2+20 폴 케이블 커넥터 빠른 방출 IP67 태양 전지 케이블 보드 커넥터

M25 전원 신호 연결 장치 2+20 핀 IP67 20A+5A 와이어 투 보드 연결 장치

제품 개요

신호 및 전력 다중 커넥터 M25 2+20 핀 방수 300 볼트 전선 보드

주요 특징

이중 회로 2+20 핀 레이아웃

커넥터는 2 + 20 핀 스플릿 레이아웃을 가진 이중 독립 회로 디자인을 채택하여 전력 및 데이터 신호 전송 채널을 명확하게 분리합니다.2 개의 전용 핀은 우수한 전류 운반 능력으로 높은 전력 전송에 최적화되어 있습니다, 20 핀은 강력한 반 간섭 성능을 가진 다채널 데이터 신호 전송을 지원합니다.

도구 없는 빠른 잠금과 함께 M25 표준 인터페이스

M25 표준 인터페이스와 호환되며 다양한 M25 표준 구성 요소와 호환됩니다. 도구 없는 푸시 잠금 메커니즘으로 1초 설치가 가능합니다.그리고 잠금 후 자동 진동 방지 연결은 우연한 단절을 방지하고 안정적인 전송을 보장합니다.

결합된 전력 및 신호 설계

이 제품은 전력 및 신호 전송을 하나의 커넥터에 통합하여 설치 공간을 절약하고 장비 배선을 단순화합니다.부품 수량 및 설치 비용을 줄이는 것.

맞춤형 케이블 조립 솔루션

울링콘은 다양한 고객 요구를 충족시키기 위해 맞춤형 케이블 조립 솔루션을 제공합니다. 팀은 케이블 길이와 같은 세부 사항을 사용자 정의합니다.고객의 실제 응용 시나리오 및 장비 매개 변수에 따라 재료 및 핀 정의.

가혹 한 환경 에서 신뢰 할 만한 성능

야외 및 산업의 혹독한 환경에 최적화 된 커넥터는 유해 물질을 차단하기 위해 뛰어난 방수 및 먼지 단속 성능을 가지고 있습니다.고품질의 껍질 물질은 노화 방지 및 부식 저항성, 장기적인 안정적인 운영을 보장합니다.

응용 산업

통신 장비
제품 코딩 기계 및 잉크젯 시스템
태양계
전기 전력 장비
실험실 법의학 및 병리학 장비
무거운 기계
산업용 잉크젯 장비

기술 사양

전기 매개 변수

폴란드인 수	22pin 와이어와 보드 커넥터
현재 등급	20A +5A
전압 등급	300VAC 최대
내구성 전압	2500VAC @ 60s

기술 매개 변수

접촉 저항	최대 10mΩ
단열 구조	500 MΩ, 500VDC
작동 온도	-40°C ~ +105°C
IP 클래스	IP67 (1m / 30min)
곰팡이 재료	PA66
접촉자/단말물질	금으로 칠된 청동
밀봉 재료	실리콘

작동 매개 변수

전압 등급	600VAC 최대
현재 등급	최대 40A
미니 와이어 크기 OD	6.5mm ~ 10mm
최대 와이어 크기 OD	10.5mm ~ 18mm
최대 케이블 가로 면적	0.5mm2 ~ 6.0mm2
