Name: M25 방수 항공 커넥터 푸시 풀 300V 멀티 핀 2+20 핀 커넥터
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

홈 제품 소개 방수된 다중 핀 커넥터

M25 방수 항공 커넥터 푸시 풀 300V 멀티 핀 2+20 핀 커넥터

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M25

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	상자
배달 시간:	5~8일
지불 조건:	T/T,D/A,D/P,머니그램,L/C
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

방수등급:	IP67	핀 수:	22핀 방수 커넥터
온도 범위:	-40℃~+105℃	색상:	빨간색/파란색/녹색
난연성 등급:	UL94-V0	접촉 재료:	황동 금도금
강조하다:	M25 방수 항공 커넥터 , 300V 멀티 핀 커넥터 , 2+20 핀 방수 커넥터

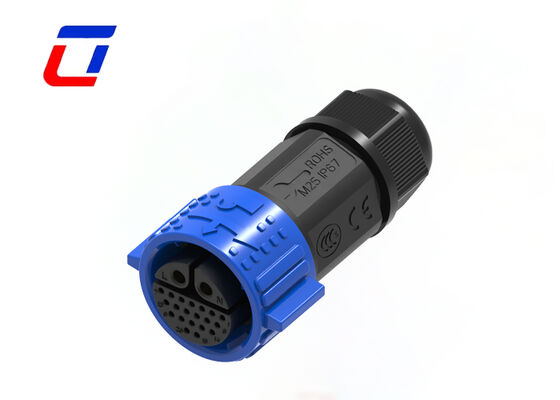

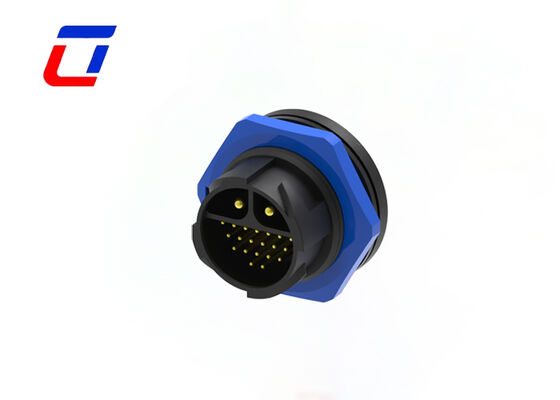

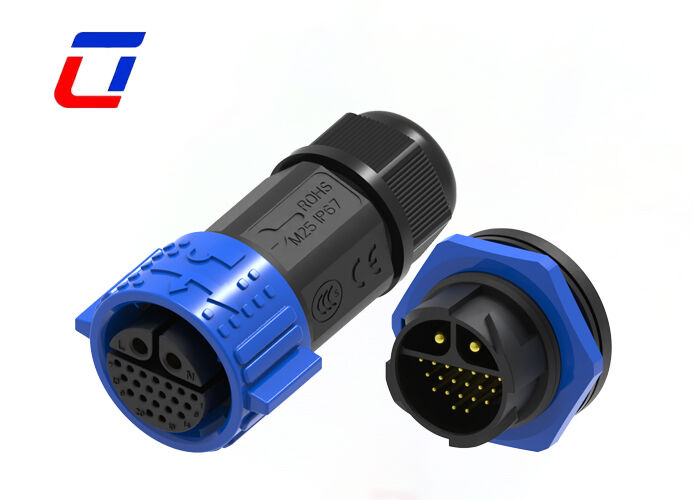

M25 방수 항공 커넥터 푸시 풀 300V 멀티 핀 2+20 핀 커넥터

신호 및 전원 멀티 커넥터 솔루션

산업 장비에서 전원 및 다중 채널 데이터의 동기 전송을 위해 설계된 M25 2+20 핀 방수 멀티 커넥터(300V 와이어-투-보드 타입)는 산업 시나리오에서 복잡한 연결 문제를 해결하는 통합 설계를 특징으로 합니다. 2핀 전원 공급 장치와 20핀 데이터 전송의 기능적 분할과 M25 고밀봉 인터페이스 기술을 결합하여 이 커넥터는 옥외 지능형 분류, 대규모 환경 모니터링, 산업용 로봇 엔드 이펙터, 신에너지 BMS 및 기타 장비 응용 분야에 이상적입니다.

고급 설계 기능

M25 원형 구조는 2핀 전원 채널과 20핀 데이터 채널을 물리적으로 분리하는 독립적인 절연 챔버를 통합합니다. 산업 전원 요구 사항을 충족하기 위해 300V 작동으로 정격된 이 설계는 신호 간섭을 제거합니다. 퀵 락 도킹 메커니즘은 도구가 필요 없으며 1초 삽입으로 자동 잠금을 달성하여 최대 효율성을 제공합니다. 이를 통해 습도, 먼지 및 진동을 포함한 가혹한 옥외 조건에서 안정적인 전원 출력과 정확한 다중 채널 데이터 수집이 보장됩니다.

응용 산업

통신 응용 분야
제품 코딩 기계
재고 제품 코딩
잉크젯 시스템
태양광 시스템
산업용 잉크젯 장비
전력 장비
실험실 법의학 및 병리학 장비
통신 장비
중장비

주요 특징

현장 조립 버전 케이블-투-보드
케이블 조립 서비스 제공
퀵 락 퀵 릴리스 구조
대부분의 옥외 응용 분야에 방수 등급
하나의 통합 세트에 전원 및 신호
2핀 전원 + 20핀 신호 배열

전기적 매개변수

극 수	22핀 와이어-투-보드 커넥터
전류 정격	20A + 5A
전압 정격	최대 300VAC
내구성 전압	2500VAC @ 60초

기술적 매개변수

접촉 저항	최대 10mΩ
절연 구조	500VDC에서 500MΩ
작동 온도	-40°C ~ +105°C
IP 등급	IP67 (1m / 30분)
금형 재료	PA66
접촉/단자 재료	금도금 황동
씰 재료	실리콘

작동 매개변수

전압 정격	최대 600VAC
전류 정격	최대 40A
최소 와이어 크기 OD	6.5mm ~ 10mm
최대 와이어 크기 OD	10.5mm ~ 18mm
최대 케이블 단면적	0.5mm² ~ 6.0mm²
