Name: M19 와이어 투 보드 커넥터 2 핀 파워와 20 핀 신호 폼드 케이블 커넥터
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

홈 제품 소개 방수된 다중 핀 커넥터

M19 와이어 투 보드 커넥터 2 핀 파워와 20 핀 신호 폼드 케이블 커넥터

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M19

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	1. 비닐 봉투, 2. 판지, 3. 고객의 요구 사항에 따라
배달 시간:	3~6근무일
지불 조건:	T/T,D/P,L/C,D/A,웨스턴 유니온,MoneyGram
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

재료:	PA66 및 구리 합금	정격전압:	300V
보호 수준:	IP67	난연성 등급:	UL94-V0
색상:	흰색 파란색 빨간색 검정색 노란색	애플리케이션:	기구와 미터
강조하다:	M19 와이어와 보드 연결 장치 , 2 핀 전원 커넥터 방수 , 20핀 신호형 케이블

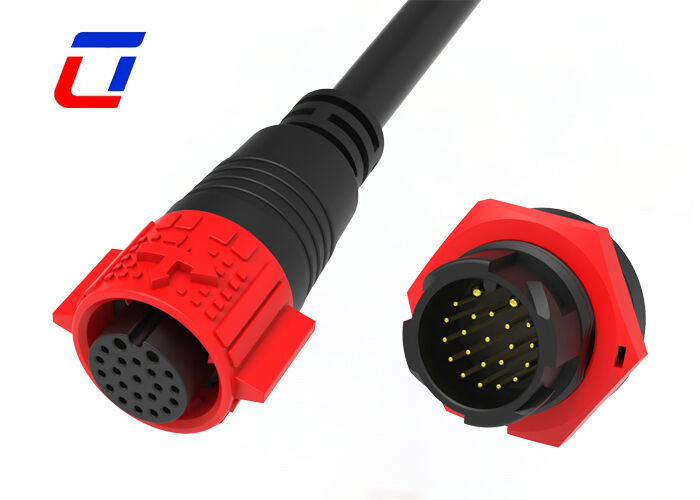

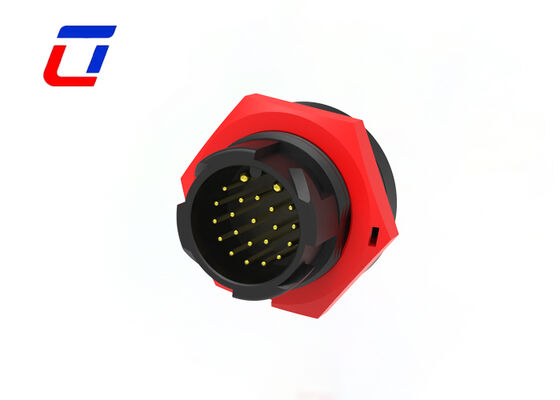

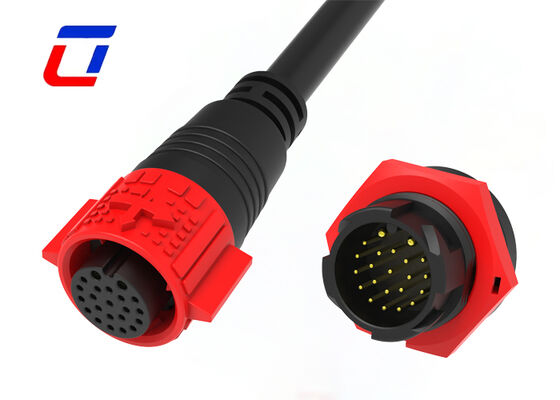

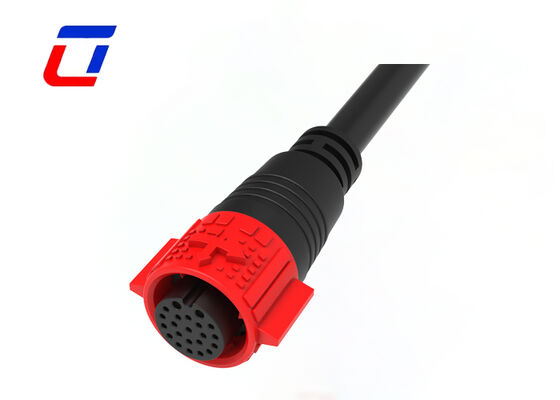

M19 와이어-보드 커넥터 2핀 전원 및 20핀 신호 몰딩 케이블 커넥터

제품 개요

방수 멀티 2핀 전원 커넥터 M19 20핀 데이터 커넥터

핵심 사양 및 이중 전류 적응

이 커넥터는 M19 표준 원형 인터페이스와 완전한 수-암 플러그인 구성 요소를 갖춘 2+20핀 멀티 핀 정밀 레이아웃을 특징으로 합니다. 15A+5A 이중 전류 정격 출력을 지원하여 정밀한 정렬, 안정적인 접촉 임피던스 및 효율적인 설치를 통해 다양한 부하 협업 요구 사항을 충족합니다.

고수준 방수 보호

IP67 방수 및 방진 성능을 갖춘 이 제품은 포괄적인 환경 저항을 위해 통합된 밀폐형 하우징과 고성능 방수 고무 링을 특징으로 합니다. 이중 전류 전송 중 단락 및 누출 위험을 제거하여 야외, 습한 환경 및 기타 복잡한 환경에서 안정적인 작동을 보장합니다.

안전한 수-암 플러그인 디자인

정밀한 스냅온 구조는 삽입 후 자동 잠금되어 진동 및 외부 당김에 대한 견고한 연결을 유지하여 분리를 방지합니다. 공구 없이 잠금 해제하면 유지 보수 및 검사가 간소화되어 빈번한 플러그 연결 및 분리가 필요한 시나리오에 적합합니다.

응용 산업

성장 조명
통신 응용 프로그램
제품 코딩 기계
재고 제품 코딩
잉크젯 시스템
태양광 시스템
산업용 잉크젯 장비
전력 장비
실험실 법의학 및 병리학 장비
통신 장비
중장비

전기적 매개변수

매개변수	사양
극 수	2+20핀 방수 커넥터
전류 정격	15A+5A
전압 정격	최대 300VAC
내구성 전압	1500VAC @ 60초

기술적 매개변수

매개변수	사양
접촉 저항	최대 10mΩ
절연 구조	500VDC에서 500MΩ
작동 온도	-40°C ~ +105°C
IP 등급	IP67 (1m / 30분) 체결 시
몰드 재료	PA66
접촉/단자 재료	금도금 황동
씰 재료	실리콘

작동 매개변수

매개변수	사양
전압 정격	최대 600VAC
전류 정격	최대 20A
최소 와이어 크기 OD	3.0mm ~ 6.0mm
최대 와이어 크기 OD	8.0mm ~ 10.0mm
최대 케이블 단면적	0.5mm² ~ 2.5mm²

설계 스케치

자주 묻는 질문

Q: 귀사는 공장입니까, 아니면 무역 회사입니까?

A: 저희는 공장입니다. 중국 선전시 바오안구 Ulinkcon 산업 단지에 위치해 있습니다.

Q: 통관 책임자는 누구입니까? 필요한 문서를 제공합니까?

A: 완전한 통관 서류(상업 송장, 포장 목록, 선하 증권, 인증 보고서)를 제공합니다. 통관 수수료 및 관세는 구매자가 부담합니다(EXW/FOB 조건). 필요한 경우 문서 준비를 지원할 수 있습니다.

Q: 내 배송물을 어떻게 추적합니까?

A: 상품이 배송되면 추적 번호와 물류 플랫폼 링크를 보내드립니다. 온라인으로 실시간 상태를 추적하거나 업데이트를 위해 저희 팀에 문의할 수 있습니다.
