Name: 20A M25 5핀 전기 케이블 커넥터 PA66 커넥터 방수
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

홈 제품 소개 내수 케이블 연결기

20A M25 5핀 전기 케이블 커넥터 PA66 커넥터 방수

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs
모델 번호:	M25

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	고품질 수출 상자
배달 시간:	3~6근무일
지불 조건:	T/T,D/A,D/P,머니그램,L/C
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀 수:	5핀	방수등급:	IP67
온도 범위:	-40℃~+105℃	애플리케이션:	태양광 패널
색상:	레드/블랙/그린	씰링 재료:	방수 O-링
강조하다:	50A 고전류 방수 케이블 커넥터 , M25 5핀 전기 커넥터 , PA66 내수 케이블 연결기

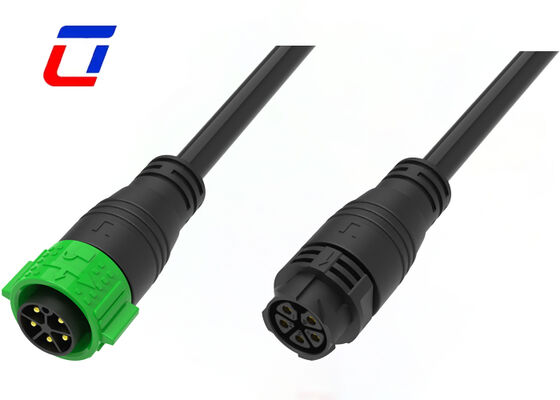

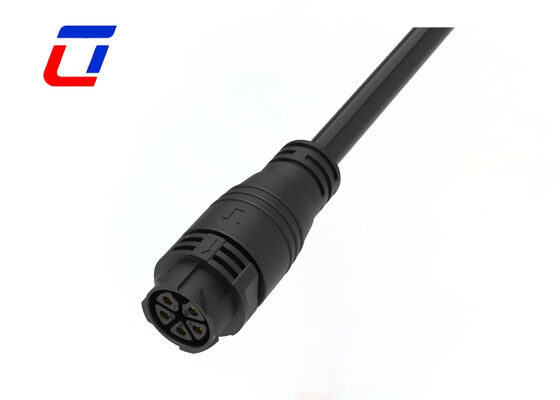

20A 고전류 M25 5 핀 방수 전기 케이블 커넥터 PA66 커넥터

20A M25 5핀 전기 케이블 커넥터는 PA66 소재로 제작된 고성능 방수 커넥터로, 열악한 환경에서도 안정적인 전기 연결을 제공하도록 설계되었습니다. 우수한 기계적 강도, 내후성 및 밀봉 성능을 통합하여 다양한 산업, 자동차 및 실외 전기 응용 분야에 이상적인 선택입니다.

주요 특징

푸시 잠금 퀵 릴리스 시스템
멀티 코어 옵션: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin 및 2+20Pin 사용 가능
현장 조립 버전: 전선 대 전선 및 전선 대 기판 옵션 모두
고전류 정격 방수 커넥터는 장시간 작업에 최대 20A까지 적합한 선택입니다.
케이블 조립 서비스 지원, 맞춤형 환영
OEM/ODM 환영

제품개요

고전류 용량: 20A 전류 정격의 커넥터는 중전력 전기 장치에 안정적인 전력 전송을 보장하여 과열을 방지하고 장기적인 작동 안전을 보장합니다.

표준 M25 사양: 일반적인 M25 케이블 및 설치 인터페이스와 호환되는 푸시 잠금을 채택하여 빠른 조립 및 교체가 용이하고 구성 효율성이 향상됩니다.

5핀 디자인: 5개의 정밀 핀이 장착되어 전력 전송을 지원하며 명확한 핀 정의와 낮은 접촉 저항으로 복잡한 전기 시스템의 요구 사항을 충족합니다.

PA66 재료 구성: 고품질 PA66(폴리아미드 66) 플라스틱으로 제작된 커넥터는 탁월한 기계적 인성, 내마모성, 고온 및 저온(-40℃ ~ 105℃)에 대한 저항성을 자랑합니다. 또한 화학 물질, 자외선 및 노화에 대한 저항력이 있어 가혹한 야외 또는 산업 조건에서도 내구성을 보장합니다.

뛰어난 방수 성능: IP67 전문 방수 씰링 구조를 갖추고 있어 물, 먼지, 습기가 커넥터 내부로 유입되는 것을 효과적으로 방지합니다. 비가 오거나 습하거나 먼지가 많은 환경에서도 안정적인 성능을 유지하여 내부 전기 부품이 손상되지 않도록 보호합니다.

전기적 매개변수

극수	5핀 방수 커넥터
현재 등급	최대 20A
전압 정격	최대 300VAC
내구성 전압	1500VAC @ 60초

응용 산업

통신 응용
제품 코딩 기계
재고 제품 코딩
잉크젯 시스템
태양계
산업용 잉크젯 장비
전력 장비
실험실 법의학 및 병리학 장비
통신 장비
중장비

기술적인 매개변수

접촉저항	최대 10mΩ
단열구조	500VDC에서 500MΩ
작동 온도	-40°C ~ +105°C
IP 클래스	IP67 (1분 / 30분)
금형 재료	PA66
접점/단자재	금도금 황동
씰 재질	실리콘

작동 매개변수

전압 정격	최대 300VAC
현재 등급	최대 20A
최소 와이어 크기 OD	6.5mm ~ 10mm
최대 와이어 크기 OD	10.5mm ~ 18mm
최대 케이블 단면적	0.5mm² ~ 6.0mm²
