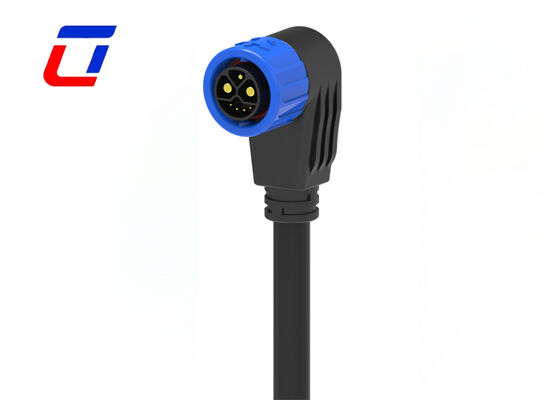

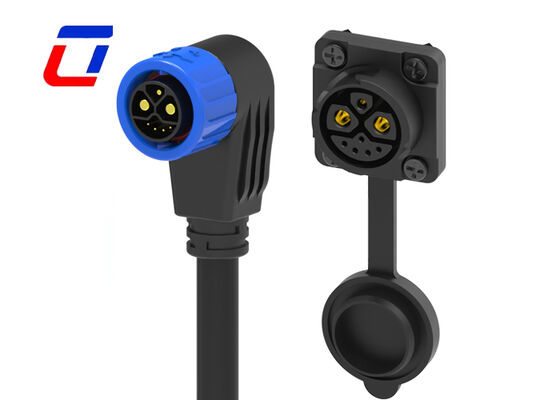

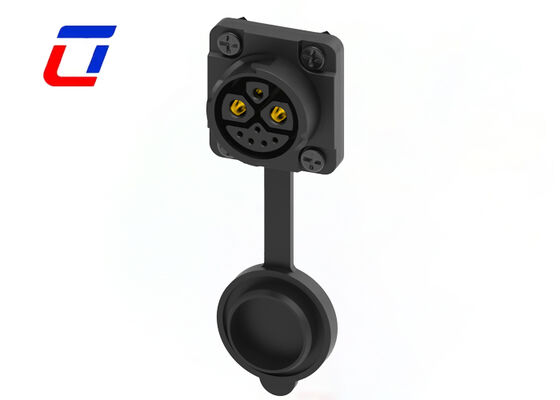

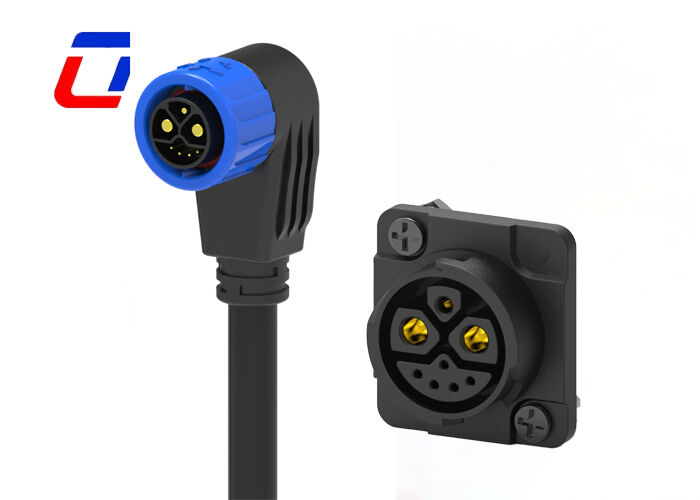

Name: M23 원형 케이블 커넥터 플라스틱 2+1+5 핀 방수 커넥터 와이어 보드
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M23
Availability: InStock

홈 제품 소개 방수된 다중 핀 커넥터

M23 원형 케이블 커넥터 플라스틱 2+1+5 핀 방수 커넥터 와이어 보드

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M23

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	1. 비닐 봉투, 2. 판지, 3. 고객의 요구 사항에 따라
배달 시간:	3~6근무일
지불 조건:	T/T,D/P,L/C,D/A,웨스턴 유니온,MoneyGram
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀:	2+1+5핀	현재 등급:	50A,15A
유형:	방수 커넥터	재료:	PA66
직경 범위:	24-9AWG	보호 수준:	IP67
강조하다:	M23 방수형 둥근 커넥터 , 2+1+5 핀 와이어와 보드 커넥터 , 플라스틱 멀티핀 방수 커넥터

1 접지 2 전원 5 데이터 M23 IP67 방수 커넥터 푸시 잠금

제품 개요

이 제품은 접지용 1핀, 전원 공급용 2핀, 데이터용 5핀의 기능적 핀 레이아웃을 채택하고 IP67 방수 등급 및 푸시 잠금 구조를 결합한 M23 사양의 전용 커넥터입니다. 산업 현장에서 "접지-전원-데이터"의 동시 전송을 위해 맞춤 제작된 고신뢰성 연결 솔루션입니다. M23 인터페이스 표준을 엄격히 준수하는 이 커넥터는 명확한 핀 기능 분할을 통해 접지 보호, 전원 공급 및 다중 채널 데이터 전송을 독립적이고 병렬로 작동할 수 있도록 하여 서로 다른 유형의 신호 간의 상호 간섭을 완전히 방지하고 산업 제어 시스템의 안정적인 작동을 위한 견고한 연결 기반을 마련합니다.

핵심 성능은 다차원적인 신뢰성 보장에 중점을 둡니다. 전문적인 밀봉 고무 링과 통합 하우징 구조를 통해 IP67 방수 및 방진 등급을 달성하여 먼지 침투를 완전히 차단하고 30분 동안 1미터 수심에 잠겨 있어도 정상적으로 작동할 수 있으며, 산업 작업장의 오일 얼룩, 습한 수증기, 비 및 기타 복잡한 환경에 쉽게 대처할 수 있습니다. 핀 접점은 고순도 구리 합금으로 제작되어 산화 방지 처리를 거쳐 낮은 접촉 저항과 우수한 전도성을 특징으로 합니다. 그중 5핀 데이터 채널은 센서 피드백 및 장비 제어 명령과 같은 주요 데이터를 정확하게 전송하여 신호 감쇠 또는 지연을 방지하고, 2핀 전원 채널은 전원 공급 요구 사항을 안정적으로 전달할 수 있으며, 1핀 접지 채널은 정전기를 효과적으로 분산시켜 장비 및 인력의 안전을 보장합니다.

구조 설계는 편리함과 안정성의 균형을 이룹니다. 혁신적인 푸시 잠금 메커니즘은 가벼운 누름으로 정확한 도킹과 견고한 잠금을 완료할 수 있으며, 잠금 해제 시 버클을 살짝 뒤집어 전문 도구 없이 분리할 수 있어 현장 설치, 시운전 및 후속 유지 보수의 효율성을 크게 향상시킵니다. 동시에 이 구조는 우수한 방진 및 낙하 방지 성능을 갖추고 있어 산업 장비의 고주파 작동 중 진동 환경에 적응하고 연결 연속성을 보장할 수 있습니다. 산업 자동화 생산 라인, 지능형 제조 장비, 정밀 기기, 산업용 로봇 및 기타 시나리오에서 널리 사용되는 이 제품은 접지 보호, 전원 공급 및 데이터 상호 작용을 동시에 실현해야 하는 산업 시스템에 포괄적이고 신뢰할 수 있는 연결 지원을 제공합니다.

응용 산업

생장 조명
통신 응용
제품 코딩 기계
재고 제품 코딩
잉크젯 시스템
태양광 시스템
산업용 잉크젯 장비
전력 설비
실험실 법의학 및 병리학 장비
통신 장비
중장비

기술적 특징

90도 성형 구조, 좁은 공간에 적합: 90도 굽힘 통합 성형 설계를 채택하여 설치 공간을 효과적으로 절약하며, 특히 장비 내부 및 모서리와 같은 좁은 영역에 설치하기에 적합합니다. 정밀한 성형 각도는 케이블 꼬임 및 당김으로 인한 손상을 방지하고 연결 레이아웃의 합리성과 미학을 향상시켜 정기적인 케이블 라우팅을 보장합니다.

2+1+5 핀 분할 레이아웃, 간섭 없이 정확한 전송: 2핀 + 1핀 + 5핀 분리형 핀 설계를 사용하여 각각 다른 전원 회로 및 신호 채널에 해당하여 전원 공급 및 여러 신호의 동시적이고 정확한 전송을 실현하고 서로 다른 유형의 신호 간의 간섭을 완전히 방지합니다. 핀은 낮은 접촉 저항과 낮은 전송 손실을 가진 고전도성 금속 재질로 제작되어 장비의 안정적인 작동을 보장합니다.

푸시 잠금 설계, 견고하고 편리한 연결: 편리한 푸시형 잠금 구조를 갖추어 플러그 앤 플러그가 간단하며 가벼운 누름으로 잠금 또는 잠금 해제를 완료하여 설치 및 유지 보수 효율성을 크게 향상시킵니다. 잠금 후 밀착되어 우수한 내충격성 및 낙하 방지 성능을 갖추어 장비 작동 중 진동 및 외부 당김에 효과적으로 저항하여 지속적이고 안정적인 연결을 보장합니다.

전기적 매개변수

극 수	8핀 방수 커넥터
전류 정격	50+15A +5Amax.
전압 정격	300VAC max
내구성 전압	1500VAC @ 60 s.

기술적 매개변수

접촉 저항	10 mΩ max
절연 구조	500 MΩ at 500VDC
작동 온도	-40°C ~ +105°C
IP 등급	IP67 (1m / 30min) when mated
금형 재료	PA66
접촉/단자 재료	금도금 황동
씰 재료	실리콘

작동 매개변수

전압 정격	600VAC max
전류 정격	50A max
최소 와이어 크기 OD	3.0mm ~ 6.0mm
최대 와이어 크기 OD	8.0mm ~ 16.0mm
최대 케이블 단면적	0.5mm² ~ 10.0mm²

자주 묻는 질문

Q1: 귀사는 공장입니까, 아니면 무역 회사입니까?

A: 저희는 공장입니다. 중국 선전 바오안 지구 Ulinkcon 산업 단지에 위치하고 있습니다.

Q2: 맞춤형 라벨을 사용할 수 있습니까?

A: 네, 물론입니다. 자체 개인 라벨과 패키지를 만들 수 있으며, 포장을 디자인해야 하는 경우 전문 디자이너가 서비스를 제공합니다.

Q3: 귀사 제품은 인증을 받았습니까? 어떤 인증을 가지고 있습니까?

A: 당사의 모든 제품은 RoHS, CE 및 기타 국제 표준 인증을 받았습니다. 특정 인증(예: FCC, UL)은 대상 시장에 따라 요청 시 제공될 수 있습니다.
