| 원래 장소: | 중국 |
| 브랜드 이름: | Ulinkcon |
| 인증: | CE/Rohs |
| 모델 번호: | M25 |
| 최소 주문 수량: | 협상 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 상자 |
| 배달 시간: | 5~8일 |
| 지불 조건: | T/T,D/A,D/P,머니그램,L/C |
| 공급 능력: | 매달 100000 쌍 |
| 핀 수: | 3+13핀 | 방수등급: | IP67 |
|---|---|---|---|
| 온도 범위: | -40℃~+105℃ | 연결: | 전선 대 기판 |
| 난연성 등급: | UL94-V0 | 색상: | 녹색 / 파란색 / 빨간색 |
| 접촉 재료: | 황동 금도금 | 하우징 소재: | 나일론 |
| 강조하다: | 16핀 방수 태양광 커넥터,M25 빠른 방출 소재,멀티 핀 수컷 암컷 커넥터 |
||

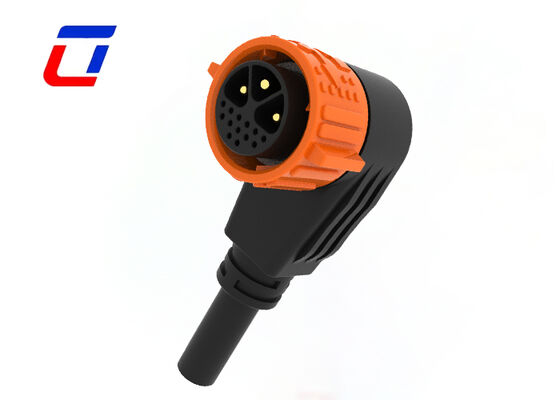

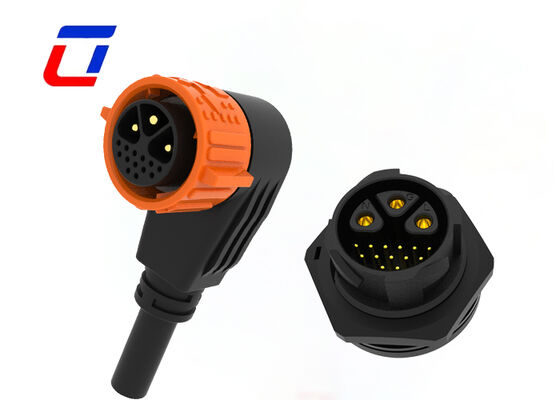

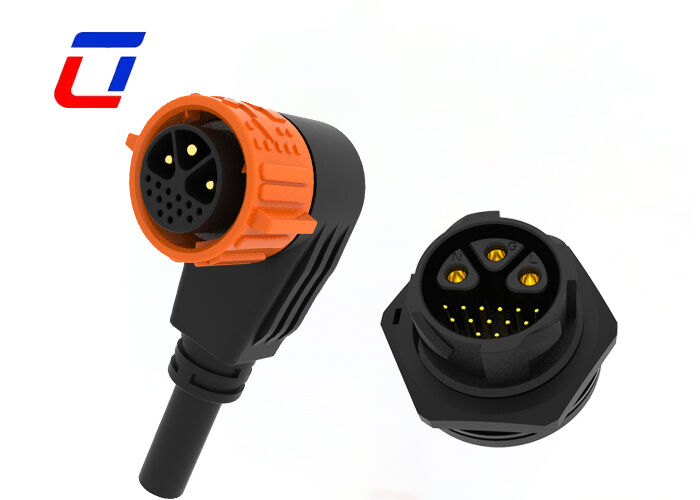

PA66 M25 3+13 핀 플러그 및 소켓 케이블 커넥터 퀵 릴리스
3+13 핀 플러그 소켓 방수 M25 데이터 및 전원 커넥터 IP67 퀵 잠금 시스템 포함
M25 16핀 수컷 및 암컷 커넥터는 태양광 발전 시스템을 위해 특별히 설계된 고효율 연결 솔루션입니다. 멀티 핀 통합 설계 및 퀵 릴리스 버클 구조를 채택하여 정밀한 수컷-암컷 페어링과 공구 없이 쉽게 연결할 수 있어 태양광 모듈의 설치 및 유지 보수 효율성을 크게 향상시킵니다. 제품 하우징은 UV 노화 방지 처리가 된 난연성 PA66 엔지니어링 플라스틱으로 제작되었으며 IP67 궁극적인 보호 구조와 결합되어 -40℃~+105℃의 넓은 온도 범위, 강한 UV 방사선 및 염수 분무 부식을 견딜 수 있어 옥상 태양광, 지상 설치 발전소 및 분산형 태양광 시스템과 같은 야외 가혹한 환경에 완벽하게 적합합니다. 신호/전원을 위한 3+13 병렬 전송 채널이 장착되어 있으며, ≤600V DC 전압 및 핀당 ≤15A 전류 출력을 지원합니다. 은도금 구리 합금 접점은 저항 및 저손실 전송을 보장합니다. 역 연결 보호 및 단락 보호 안전 설계를 결합하여 태양광 모듈, 인버터 및 에너지 저장 배터리의 안정적인 연결을 위한 신뢰할 수 있는 보증을 제공합니다. 수명은 태양광 모듈의 수명 주기와 동기화되어 효율적이고 안전하며 내구성이 뛰어난 신에너지 태양광 발전 시스템의 핵심 연결 구성 요소가 됩니다.
| 기능 범주 | 사양 |
|---|---|
| 커넥터 시스템 | 케이블-보드 |
| 밀봉 가능 | 예 |
| 커넥터 및 접점 종단 | 와이어 및 케이블 |
| 원형 커넥터 유형 | 플러그, 리셉터클 |
| 쉘 유형 | 플라스틱 쉘 |
| 제품 유형 | 커넥터 키트 |
| 위치 수 | 3+13 |
| 신호 위치 수 | 13 |
| 접점 사전 로드 | 예 |
| 작동 전압(VAC) | 최대 600V |
| 작동 전압(VDC) | 최대 600V |
| 쉘 재질 | PA66 |
| 원형 커넥터 절연 재료 유형 | 저화재 위험 열가소성 수지 |
| 기밀 밀봉 | 예 |
| 입력 스타일 | 측면 |
| 환경 보호 유형 | 엘라스토머 밀봉, 기밀 밀봉 |
| O-링 재질 | 엘라스토머 밀봉, 기밀 밀봉 |
| 환경 보호 | 예 |
| 접점 정격 전류(최대) | 최대 15A |
| 원형 커넥터 접점 유형 | 핀-소켓 |
| 커넥터 장착 유형 | 케이블 마운트(자유롭게 매달림) |
| 결합 정렬 유형 | 키 방식 |
| 결합 유지 | 포함 |
| 와이어 크기(AWG) | 20AWG, 18AWG, 16AWG, 14AWG |
| 작동 온도 범위 | -40°C ~ 105°C |
| IP 방수 밀봉 레벨 | IP67 |
| IP 방진 밀봉 레벨 | 6 |
| UL 가연성 등급 | UL 94V-0 |
A1: 정격 전압은 작동 전압이라고도 하며, 주로 사용된 커넥터 절연 재료, 접점 크기 간격에 따라 달라집니다. 정격 전압 미만의 일부 구성 요소 또는 장치는 기능을 완료하지 못할 수 있습니다.
A2: 처음 협력하는 경우 생산 원활성을 보장하기 위해 선불이 필요합니다. 장기적으로 신뢰할 수 있는 고객의 경우 여러 번의 성공적인 주문 후 유연한 지불 조건을 논의할 수 있습니다.
A3: 샘플을 제공하게 되어 영광이며, 운임은 직접 지불해야 합니다. 택배 번호와 상세 주소를 알려주시면 즉시 샘플을 보내드릴 수 있습니다.
