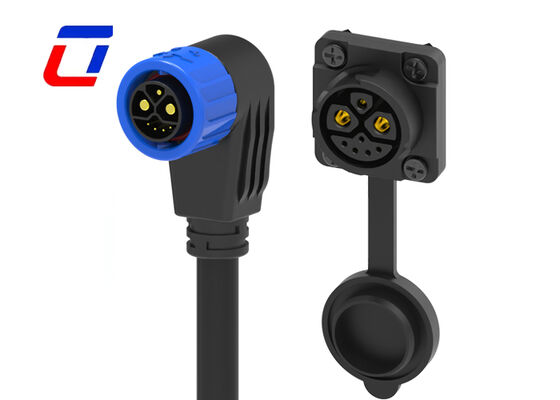

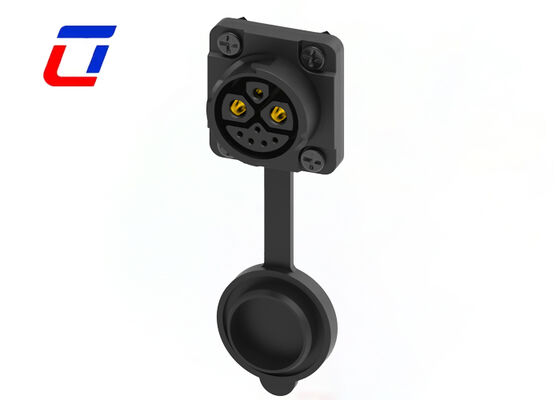

Name: M23 90도 형성 케이블 커넥터 2+1+5 핀 푸시 잠금 방수 커넥터
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M23
Price: 협상 가능 USD
Availability: InStock

홈 제품 소개 방수된 다중 핀 커넥터

M23 90도 형성 케이블 커넥터 2+1+5 핀 푸시 잠금 방수 커넥터

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs/TUV/UL
모델 번호:	M23

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	1.플라스틱 백 ;2.통 ;3.고객의 요구조건에 따라서
배달 시간:	3~6근무일
지불 조건:	T/T, D/P, L/C, D/A, Western Union
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

핀:	2+1+5핀	현재 등급:	50A,15A
유형:	방수 커넥터	재료:	PA66
직경 범위:	24-9AWG	색상:	파란색
강조하다:	M23 90도 방수 커넥터 , 2+1+5핀 푸시 잠금 커넥터 , 방수 멀티 핀 커넥터

1 접지 2 전원 5 데이터 M23 IP67 방수 커넥터 푸시 잠금

제품 개요

본 제품은 M23 90도 몰딩 케이블 커넥터로, 2+1+5 핀 분리 핀 레이아웃을 채택하고 푸시 잠금 구조와 방수 설계를 갖추고 있습니다. 본 제품은 통합 몰딩 공정을 통해 제조되어 케이블과 커넥터 간의 견고한 연결을 보장합니다. 90도 굽힘 설계는 좁은 설치 공간에 적합하며 전원 및 신호의 정밀한 분할 전송을 가능하게 합니다. 산업 자동화 장비, CNC 공작 기계, 센서, 실외 모니터링 장비 및 기타 시나리오에 널리 사용되어 복잡한 설치 환경에서 회로 연결을 위한 안정적이고 신뢰할 수 있는 방수 솔루션을 제공합니다.

적용 산업

성장 조명
통신 응용
제품 코딩 기계
재고 제품 코딩
잉크젯 시스템
태양광 시스템
산업용 잉크젯 장비
전기 장비
실험실 법의학 및 병리학 장비
통신 장비
중장비

기술적 특징

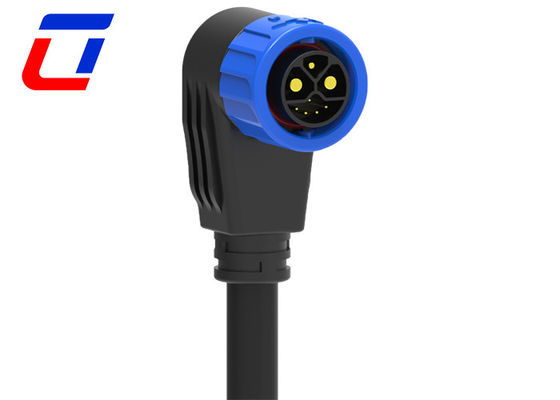

90도 몰딩 구조, 좁은 공간에 적합: 90도 굽힘 통합 몰딩 설계를 채택하여 설치 공간을 효과적으로 절약하고 장비 내부 및 코너와 같은 좁은 영역에 특히 적합합니다. 정밀한 몰딩 각도는 케이블 꼬임 및 당김으로 인한 손상을 방지하고 케이블 라우팅을 규칙적으로 유지하여 연결 레이아웃의 합리성과 미학을 향상시킵니다.

2+1+5 핀 분할 레이아웃, 간섭 없는 정밀 전송: 2핀 + 1핀 + 5핀 분리 핀 설계를 사용하여 서로 다른 전원 회로 및 신호 채널에 각각 대응하여 전원 공급 및 다중 신호의 동기적이고 정밀한 전송을 실현하고 서로 다른 유형의 신호 간의 간섭을 완전히 방지합니다. 핀은 접촉 저항이 작고 전송 손실이 낮은 고전도성 금속 재질로 제작되어 안정적인 장비 작동을 보장합니다.

푸시 잠금 설계, 견고하고 편리한 연결: 편리한 푸시 타입 잠금 구조를 갖추고 있어 플러그를 꽂고 빼는 것이 간단하며 가볍게 누르면 잠금 또는 잠금 해제가 완료되어 설치 및 유지 보수 효율성을 크게 향상시킵니다. 잠금 후에는 밀착성이 뛰어나 충격 저항 및 낙하 방지 성능이 우수하여 장비 작동 중 진동 및 외부 당김에 효과적으로 저항하여 지속적이고 안정적인 연결을 보장합니다.

전기적 매개변수

극 수	8핀 방수 커넥터
정격 전류	50+15A +5Amax.
정격 전압	300VAC max
내전압	1500VAC @ 60 s.

기술적 매개변수

접촉 저항	10 mΩ max
절연 구조	500 MΩ at 500VDC
작동 온도	-40°C ~ +105°C
IP 등급	IP67 (1m / 30min) 결합 시
몰딩 재질	PA66
접점/단자 재질	금도금 황동
씰 재질	실리콘

작동 매개변수

정격 전압	600VAC max
정격 전류	50A max
최소 와이어 크기 OD	3.0mm ~ 6.0mm
최대 와이어 크기 OD	8.0mm ~ 16.0mm
최대 케이블 단면적	0.5mm² ~ 10.0mm²

자주 묻는 질문

Q1: 귀사는 공장입니까, 무역 회사입니까?

A: 저희는 공장입니다. 중국 심천 바오안구 율링크콘 산업단지에 위치하고 있습니다.

Q2: 맞춤 라벨을 사용할 수 있습니까?

A: 네, 물론입니다. 자체 개인 라벨 및 패키지를 만들 수 있습니다. 포장 디자인이 필요한 경우 전문 디자이너가 서비스를 제공합니다.

Q3: 어떤 결제 방법을 지원합니까?

A: T/T (전신환), L/C (신용장), PayPal, 웨스턴 유니온 등 주요 국제 결제 방법을 지원합니다. 대량 주문의 경우, 선금 30% + 선적 전 잔금 70%가 표준 조건입니다.

Q4: 몇 가지 재질을 제공할 수 있습니까?

A: 커넥터와 케이블에는 몇 가지 다른 재질이 있습니다. 커넥터 생산에는 일반적으로 PVC/나일론 재질을 사용하고, 케이블에는 PVC/고무/실리콘 재질을 사용합니다. 물론 귀하의 요구 사항에 따라 재질을 선택할 수도 있습니다.
