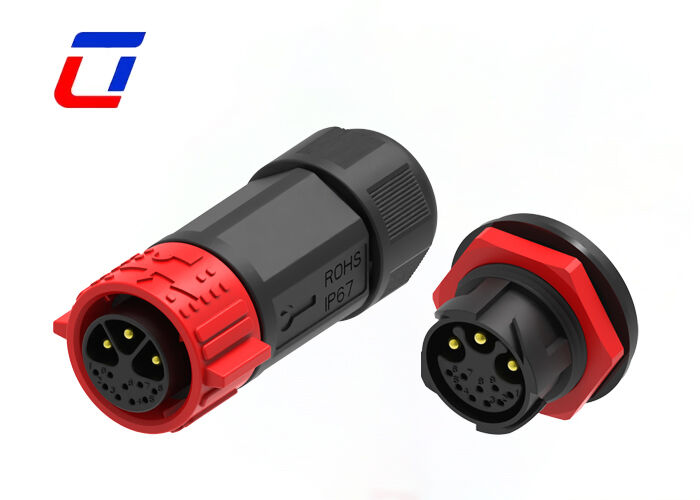

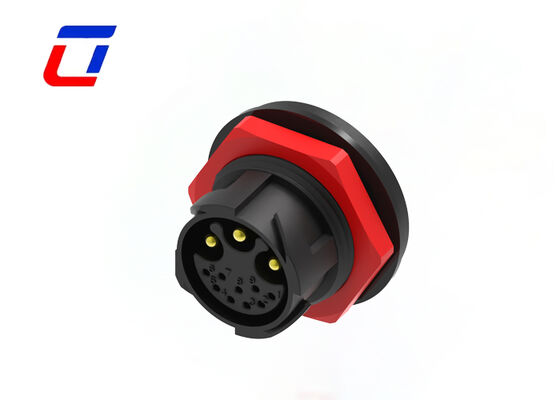

Name: 3+9 핀 전원 및 신호 커넥터 M25 퀵 락 와이어 투 보드 커넥터
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: 협상 가능 USD
Availability: InStock

홈 제품 소개 야외 방수 커넥터

3+9 핀 전원 및 신호 커넥터 M25 퀵 락 와이어 투 보드 커넥터

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Ulinkcon
인증:	CE/Rohs
모델 번호:	M25

결제 및 배송 조건:

최소 주문 수량:	협상
가격:	협상 가능
포장 세부 사항:	상자
배달 시간:	5~8일
지불 조건:	t/t, d/a, d/p, l/c
공급 능력:	매달 100000 쌍

접촉

상세 제품 설명

현재의:	15A	핀 수:	3+9 핀
방수 등급:	IP67	온도 범위:	-40℃~+105℃
재료:	나일론	난연성 등급:	UL94-V0
강조하다:	M25 방수 유선 및 보드 연결 장치 , 퀵 락 신호 커넥터 3+9 핀 , 야외 방수 전원 커넥터 M25

3+9 핀 전원 및 신호 커넥터 M25 퀵 잠금 와이어-보드 커넥터

다중 핀 커넥터 유형 3+9 핀 M25 30A 300V 실외 방수 커넥터

주요 특징

푸시 잠금 퀵 릴리스 시스템
다중 코어 옵션: 2핀, 3핀, 4핀, 5핀, 3+2핀, 3+3핀, 3+9핀, 3+13핀 및 2+20핀
현장 조립 버전: 와이어-와이어 및 와이어-보드 옵션 모두
정격 전류 20A 장시간 작동
케이블 조립 서비스 지원, 맞춤 제작 환영
OEM/ODM 환영

적용 산업

통신 응용
제품 코딩 기계
재고 제품 코딩
잉크젯 시스템
태양광 시스템
산업용 잉크젯 장비
전기 장비
실험실 법의학 및 병리학 장비
통신 장비
중장비

빠른 세부 정보

와이어-보드 연결 아키텍처, 핵심 응용 요구 사항에 적응: 와이어-보드 연결 시나리오에 중점을 두어 케이블과 회로 기판의 도킹 요구 사항을 정확하게 일치시키고, 견고한 연결과 낮은 신호 전송 손실로 장비 내부 및 외부의 와이어-보드 신호 및 전원 상호 작용에 대한 신뢰할 수 있는 보증을 제공합니다.

광범위한 응용 시나리오, 다중 필드 장비 포함: 다양한 전원 및 신호 전송 관련 응용 분야를 위해 특별히 설계되었으며, 산업 자동화 제어 장비, 실외 조명 시스템, 보안 모니터링 장비, 의료 기기 및 통신 터미널과 같은 분야에서 와이어-보드 신호 및 전원 연결에 널리 사용될 수 있습니다.

IP67 보호 등급, 복잡하고 열악한 환경에 적응: IP67 높은 보호 표준에 도달하며, 완전한 방진 및 단기 수중 침수 보호 기능을 갖추고 있어 먼지, 비, 습기와 같은 외부 침식에 효과적으로 저항할 수 있으며, 실외 및 산업 작업장과 같은 복잡한 환경에서 안정적인 작동을 보장합니다.

기술 사양

제품 유형 특징	커넥터 시스템: 케이블-보드 밀봉 가능: 예 커넥터 및 접점 종단: 와이어 및 케이블 원형 커넥터 유형: 플러그, 리셉터클 쉘 유형: 플라스틱 쉘 제품 유형: 커넥터 키트
구성 특징	위치 수: 3+9 신호 위치 수: 9 접점 사전 로드됨: 예
전기적 특성	작동 전압 (VAC): 최대 300V 작동 전압 (VDC): 최대 300V
본체 특징	쉘 재질: PA66 원형 커넥터 절연 재질 유형: 저연성 열가소성 수지 밀봉됨: 예 입력 스타일: 측면 환경 보호 유형: 엘라스토머 밀봉, 밀봉됨 O-링 재질: 엘라스토머 밀봉, 밀봉됨 환경 보호: 예
접점 특징	접점 전류 정격 (최대): 최대 15A 원형 커넥터 접점 유형: 핀-소켓
기계적 부착	커넥터 장착 유형: 케이블 마운트 (자유 현수) 결합 정렬 유형: 키드 결합 유지: 있음
치수	와이어 크기 (AWG): 20AWG, 18AWG, 16AWG, 14AWG
사용 조건	작동 온도 범위: -40°C ~ 105°C IP 방수 등급: IP67 IP 방진 등급: 6
산업 표준	UL 난연 등급: UL 94V-0

생산 치수

추가 기술 세부 정보

자주 묻는 질문

Q1: 정격 전압이란 무엇입니까?

A1: 정격 전압은 작동 전압이라고도 하며, 주로 사용되는 커넥터 절연 재질, 접점 크기 간격에 따라 달라집니다. 일부 부품 또는 장치가 정격 전압 미만에서 작동하면 기능이 완전히 수행되지 않을 수 있습니다.

Q2: 수령한 상품에 품질 문제가 있을 경우 어떻게 해야 합니까?

A2: 수령 후 7일 이내에 불량 제품의 사진/동영상을 제공해 주십시오. 문제를 확인하고 상황에 따라 무료 교체, 수리 또는 부분 환불과 같은 솔루션을 제공해 드립니다.

Q3: 배송 추적은 어떻게 하나요?

A3: 상품이 배송되면 추적 번호와 물류 플랫폼 링크를 보내드립니다. 온라인으로 실시간 상태를 추적하거나 저희 팀에 연락하여 업데이트를 받을 수 있습니다.
