| 원래 장소: | 중국 |
| 브랜드 이름: | Ulinkcon |
| 인증: | CE/Rohs |
| 모델 번호: | M25 |
| 최소 주문 수량: | 협상 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 상자 |
| 배달 시간: | 5~8일 |
| 지불 조건: | T/T, D/A, D/P, 머니그램, L/C |
| 공급 능력: | 매달 100000 쌍 |
| Waterproof Rating: | IP67 | Current: | 40A max. |
|---|---|---|---|
| Number of Pins: | 22Pin waterproof connector | Temperature Range: | -40℃~+105℃ |
| Application: | Solar Panel | Color: | Red/Blue/Green |
| 강조하다: | M25 방수 멀티 핀 커넥터,2+20 핀 와이어와 보드 커넥터,300V 방수 전원 신호 연결 장치 |
||

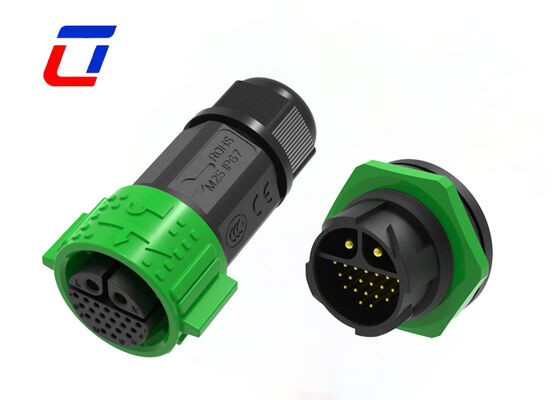

신호 및 전원 멀티 커넥터 M25 2+20 핀 방수 300 볼트 와이어 투 보드
멀티 핀 커넥터 방수 기능 요약
M25 2+20 핀 방수 신호 및 전원 멀티 커넥터 (300V 와이어 투 보드 타입)는 산업 환경에서 "전원 공급 + 초다중 채널 데이터"의 복합적인 요구 사항에 맞춰 설계된 통합 와이어 투 보드 연결 시스템입니다.
"2핀 고전력 공급 + 20핀 데이터 클러스터 전송 + M25 밀폐 인터페이스"를 핵심 설계로 하여 옥외 지능형 분류 장비, 대규모 환경 모니터링 스테이션, 산업용 로봇 엔드 이펙터 및 신에너지 배터리 관리 시스템(BMS)에 정확하게 매칭되어, 기존의 "멀티 커넥터 연결"으로 인해 발생하는 보드-엔드 인터페이스 혼잡 및 낮은 배선 오류 허용 문제를 완전히 해결합니다.
M25 표준 원형 구조를 채택하여 2핀 주 전원 회로와 20핀 데이터 회로가 독립적인 절연 챔버로 물리적으로 분리되어 정격 전압 300V를 지원합니다. 와이어 엔드와 보드 엔드는 퀵 락 구조를 통해 공구 없이 도킹을 실현하여 옥외 습기, 먼지 및 진동 환경에서 안정적인 전원 공급과 초다중 채널 데이터 수집을 동시에 보장할 수 있습니다.
이 모델 커넥터는 다양한 전원 신호 결합 응용 분야에 특화되어 있으며, 푸시 잠금 시스템으로 간편하게 작동하여 삽입 후 1초 만에 자동으로 잠깁니다.
전원 및 신호를 하나의 세트로 설계하는 것이 많은 장치에서 점점 더 인기를 얻고 있으며, 특히 공간이 제한된 응용 분야에서 전원 및 신호 커넥터를 분리하여 사용하는 문제를 완벽하게 해결합니다.
멀티 핀 커넥터의 케이블 조립 작업은 Ulinkcon에서 지원되며, 케이블 요청 사항을 자세히 공유해 주시면 맞춤형 서비스를 제공합니다.
응용 산업
주요 특징
| 전기적 매개변수 | |
| 극 수22핀 와이어 투 보드 커넥터 | 전류 정격 |
| 최대 40A | 전압 정격 |
| 최대 600VAC | 내구성 전압 |
| 2500VAC @ 60초 | 기술적 매개변수 |
| 접촉 저항 | |
| 최대 10mΩ | 절연 구조 |
| 500VDC에서 500MΩ | 작동 온도 |
| -40°C ~ +105°C | IP 등급 |
| IP67 (1m / 30분) | 금형 재료 |
| PA66 | 접촉/단자 재료 |
| 금도금 황동 | 씰 재료 |
| 실리콘 | 작동 매개변수 |
| 전압 정격 | |
| 최대 600VAC | 전류 정격 |
| 최대 40A | 최소 와이어 크기 OD |
| 6.5mm ~ 10mm | 최대 와이어 크기 OD |
| 10.5mm ~ 18mm | 최대 케이블 단면적 |
| 0.5mm | 2제품 구성2제품 구성 |
제품 치수
더 많은 기술 세부 정보
FAQ
Q1: 정격 전압은 무엇입니까?
A1: 정격 전압은 작동 전압이라고도 하며, 주로 사용된 커넥터 절연 재료, 접촉 간의 간격 크기에 따라 달라집니다. 정격 전압 미만의 일부 구성 요소 또는 장치는 기능을 완료하지 못할 수 있습니다.
Q2:
주문은 어떻게 하나요? 절차는 무엇인가요?A2:
주문 절차는 간단합니다: 1) 제품 세부 정보를 확인하고 견적 송장(PI)을 받습니다. 2) 합의된 계약금을 지불합니다. 3) 생산을 시작하고 진행 상황을 알려드립니다. 4) 선적 전에 잔액을 지불합니다. 5) 배송을 준비하고 추적 정보를 제공합니다.Q3:
배송을 어떻게 추적하나요?A3:
상품이 배송되면 추적 번호와 물류 플랫폼 링크를 보내드립니다. 온라인으로 실시간 상태를 추적하거나 업데이트를 위해 저희 팀에 문의할 수 있습니다.
