| 원래 장소: | 중국 |
| 브랜드 이름: | Ulinkcon |
| 인증: | CE/Rohs |
| 모델 번호: | M25 |
| 최소 주문 수량: | 협상 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 상자 |
| 배달 시간: | 5~8일 |
| 지불 조건: | T/T, D/A, D/P, 머니그램, L/C |
| 공급 능력: | 매달 100000 쌍 |
| Current: | 15A | Number of Pins: | 3+9 PIN |
|---|---|---|---|
| Waterproof Rating: | IP67 | Temperature Range: | -40℃~+105℃ |
| Material: | Nylon | Connecting mode: | Push lock |
| 강조하다: | 3+9핀 M25 방수 연결 장치,30A 300V 외부 연결 장치,멀티핀 방수 전기 커넥터 |
||

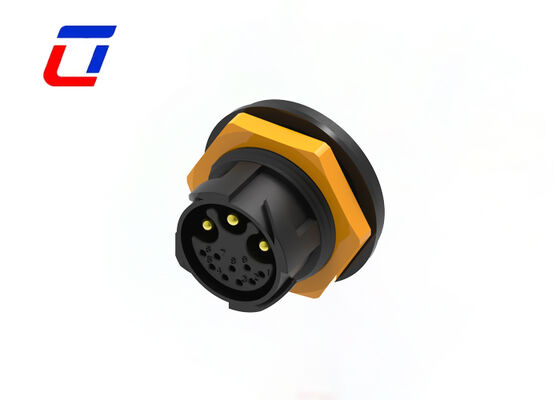

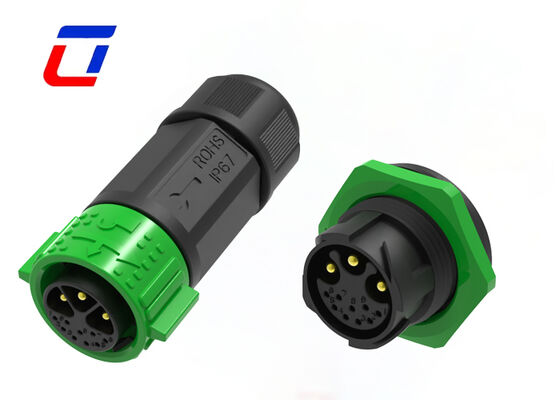

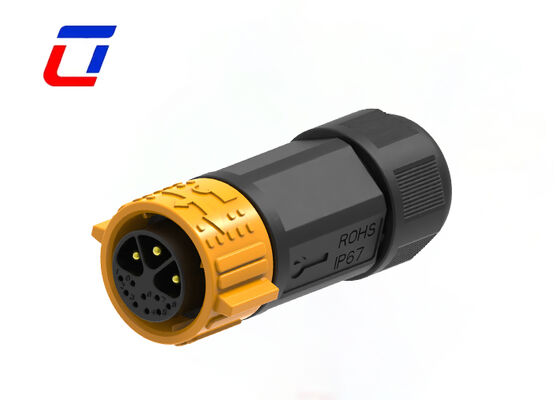

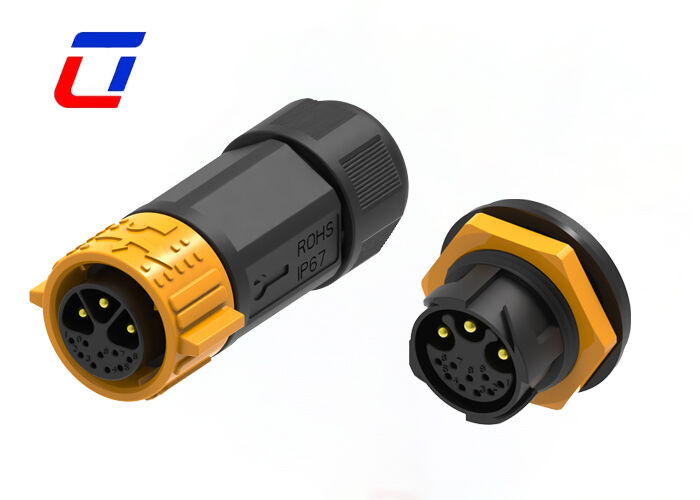

3+9 핀 M25 30A 300V 옥외 방수 커넥터의 다중 핀 커넥터 유형
주요 특징
응용 산업
6핀의 간략한 세부 정보커넥터 수컷 암컷
3+9 핀 기능 세분화, 다중 장비 협업에 적응: 3개의 핀은 독립적으로 주 전원을 전달하고, 9개의 핀은 다중 채널 병렬 신호 전송을 지원합니다(센서, 컨트롤러, 상태 표시기 등에 할당 가능). 기존의 "1개의 전원 커넥터 + 3개의 신호 커넥터" 조합을 대체하여 장비 인터페이스 수를 75% 줄이고 배선 오류율을 0으로 줄입니다.
퀵 락 풀프루프 디자인, 더욱 안심되는 옥외 작동: 풀프루프 가이드 홈 구조는 잘못된 삽입으로 인한 핀 손상을 방지합니다. 탄성 버클은 1초 만에 잠기며, 렌치 및 기타 도구를 휴대할 필요가 없습니다. 옥외 고고도 또는 좁은 공간에서 작업할 때 한 사람이 설치를 완료할 수 있어 건설 안전성을 크게 향상시킵니다.
30A/300V 중전력 베어링, 더 넓은 적응성: 정격 매개변수는 옥외 중전력 장비의 요구 사항과 완벽하게 일치합니다. 소전류 커넥터에 비해 베어링 용량이 100% 증가했습니다.
IP67 옥외 등급 보호, 강력한 환경 내성: 삼중 밀봉 + 내후성 하우징은 폭우, 모래 및 먼지, 고온 노출 및 저온 동결에 저항할 수 있으며, 옥외 비차폐 환경에서 고장 없이 지속적으로 작동하여 태양광 발전, 보안, 오락 장비 등의 장기적인 옥외 작동 요구 사항을 충족합니다.
저손실 및 간섭 방지, 더욱 안정적인 전송: 무산소 구리 은도금 핀 코어는 전류 손실을 줄입니다. 9개의 신호 핀 세트는 크로스토크를 줄이기 위해 독립적인 차폐 설계를 갖추고 있어 산업용 사물 인터넷 터미널의 원격 데이터 수집 시나리오에 특히 적합합니다.
M25 범용 인터페이스, 낮은 작동 및 유지 보수 비용: 6-10mm² 옥외 전용 케이블과 호환되며, 시장에 나와 있는 동일한 사양의 M25 커넥터와 상호 교환할 수 있습니다. 장비를 업그레이드하거나 수리할 때 케이블을 교체할 필요가 없습니다. 15,000회의 삽입 및 추출 수명은 장비의 전체 수명 주기를 커버하여 작동 및 유지 보수 비용을 절감합니다.
| 제품 유형 특징 | |
| 커넥터 시스템 | 케이블 대 케이블 |
| 밀봉 가능 | 예 |
| 커넥터 및 접촉 단자 | 와이어 및 케이블 |
| 원형 커넥터 유형 | 플러그, 리셉터클 |
| 쉘 유형 | 플라스틱 쉘 |
| 제품 유형 | 커넥터 키트 |
| 구성 특징 | |
| 위치 수 | 3+9 |
| 신호 위치 수 | 9 |
| 사전 로드된 접점 | 예 |
| 전기적 특성 | |
| 작동 전압 (VAC) | 최대 600V |
| 작동 전압 (VDC) | 최대 600V |
| 본체 특징 | |
| 쉘 재질 | PA66 |
| 원형 커넥터 절연 재료 유형 | 낮은 화재 위험 열가소성 수지 |
| 기밀 밀봉 | 예 |
| 입구 스타일 | 측면 |
| 환경 보호 유형 | 엘라스토머 밀봉, 기밀 밀봉 |
| O-링 재질 | 엘라스토머 밀봉, 기밀 밀봉 |
| 환경 보호 | 예 |
| 접촉 특징 | |
| 접촉 전류 정격(최대) (A) . | 최대 15A |
| 원형 커넥터 접촉 유형 | 핀-소켓 |
| 기계적 부착 | |
| 커넥터 장착 유형 | 케이블 마운트(자유 매달림) |
| 결합 정렬 유형 | 키 방식 |
| 결합 유지 | 포함 |
| 치수 | |
| 와이어 크기 (AWG) | 20AWG, 18AWG, 16AWG,14AWG, |
| 사용 조건 | |
| 작동 온도 범위 (°C) | -40 ~105°C |
| IP 방수 레벨 | IP67 |
| IP 방진 레벨 | 6 |
| 산업 표준 | |
| UL 가연성 등급 | UL 94V-0 |
생산 치수
더 많은 기술 세부 정보
FAQ
Q1: 정격 전압은 무엇입니까?
A1: 정격 전압은 작동 전압이라고도 하며, 주로 커넥터 절연 재료, 접점 간 간격 크기에 따라 달라집니다. 정격 전압 미만의 일부 구성 요소 또는 장치는 기능을 완료하지 못할 수 있습니다.
Q2:수령한 상품에 품질 문제가 있는 경우 어떻게 해야 합니까?
A2: 수령 후 7일 이내에 불량 제품의 사진/비디오를 제공하십시오. 문제를 확인하고 상황에 따라 무료 교체, 수리 또는 부분 환불과 같은 솔루션을 제공합니다.
Q3: 적합한 커넥터를 선택하는 방법은 무엇입니까?
A3: 다음을 수행해야 합니다.
* 전류 정격 및 접점 수 확인
* 사전 케이블 연결 여부 확인. 필요한 경우 다음을 확인합니다.
* 케이블 게이지 확인
* 케이블 길이 및 재질 확인.
